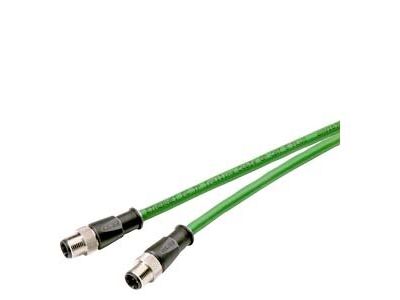

Kabel połączeniowy M12-180/M12-180 3m | 6XV1870-8AH30 Siemens

Alternatywny kod produktu: 6XV18708AH30

Opis i Kluczowe Cechy

Kabel połączeniowy SIMATIC NET 6XV1870-8AH30 to prefabrykowany kabel Industrial Ethernet z dwiema wtyczkami M12-180 (D-coded) o długości 3,0 m. Przeznaczony do łączenia urządzeń przemysłowych w sieciach Ethernet z szybkością transmisji 10/100 Mbps. Zastosowanie podwójnego ekranowania oraz zintegrowanej koncepcji uziemienia zapewnia odporność na zakłócenia, a konstrukcja przewodu trailing umożliwia pracę w układach z ciągłym ruchem – np. w ramionach robotów czy na liniach przesuwnych.

• Długość 3,0 m: gotowa długość eliminuje konieczność przycinania i zarabiania – oszczędność czasu i minimalizacja ryzyka błędów montażowych.
• Wtyki M12 D-coded (oba końce): zapewniają szybkie i pewne połączenie z urządzeniami w standardzie Industrial Ethernet z zachowaniem kodowania D dla transmisji danych.
• Stopień ochrony IP65/67: szczelność na końcówkach złączy umożliwia montaż w strefach narażonych na wilgoć, pył i kurz – idealna do zabudowy w szafach sterowniczych oraz bezpośrednio na maszynach.
• Podwójne ekranowanie i zintegrowane uziemienie: skutecznie tłumi zakłócenia elektromagnetyczne (EMI), gwarantując stabilność transmisji nawet w trudnym elektromagnetycznie otoczeniu przemysłowym.
• Kategoria Cat5e (przekracza normy ISO/IEC 11801 i EN 50173): wspiera pasmo do 100 MHz i szybkości 10/100 Mbps, a także przygotowanie pod aplikacje PoE, co czyni go uniwersalnym rozwiązaniem dla starszych i nowoczesnych instalacji.

Zgodność z Normami

Kabel spełnia wymagania międzynarodowych standardów okablowania strukturalnego – przekracza kategorię Cat5e zgodnie z ISO/IEC 11801 oraz EN 50173. Posiada certyfikację CE oraz jest przeznaczony do stosowania w sieciach Industrial Ethernet zgodnych z wytycznymi Siemens SIMATIC NET. Produkt wolny od silikonu, co umożliwia jego zastosowanie w środowiskach lakierniczych (np. w przemyśle automotive).

Zastosowanie

Kabel 6XV1870-8AH30 został zaprojektowany do łączenia urządzeń sieciowych w rozproszonych systemach automatyki przemysłowej, gdzie wymagana jest wysoka niezawodność połączenia oraz odporność na ruchy mechaniczne i czynniki środowiskowe.

• Połączenie sterowników PLC, paneli operatorskich i zdalnych modułów I/O w sieci Industrial Ethernet w układach z ciągłym ruchem (przewód trailing).
• Transmisja sygnałów sterujących i danych w ramionach robotów, przenośnikach, suwnicach i innych ruchomych elementach maszyn.
• Podłączanie kamer przemysłowych, czytników RFID oraz czujników wizyjnych w obrębie linii produkcyjnych, w tym w strefach lakierniczych (brak silikonu).
• Tworzenie odpornych na zakłócenia połączeń w szafach sterowniczych na zewnątrz budynków, w halach produkcyjnych i w instalacjach narażonych na wilgoć (IP65/67).

Wskazówki Montażowe

Montaż i podłączanie kabli połączeniowych powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające od urządzeń sieciowych. Wtyki M12 należy dokręcać z momentem zalecanym przez producenta (typowo 0,4–0,6 Nm), aby zapewnić szczelność IP65/67 i niezawodny kontakt ekranu. Kabel nie wymaga zarabiania – jest gotowy do użycia po wyjęciu z opakowania. Należy unikać ostrych zagięć (promień gięcia zgodnie z kartą katalogową – dla kabla trailing typowo 8–10 średnic zewnętrznych) oraz ciągnięcia za wtyki. Przy prowadzeniu w łańcuchach kablowych stosować się do wytycznych producenta dotyczących przestrzeni i podziałek.

FAQ

• Czy kabel nadaje się do transmisji PoE (Power over Ethernet)? Kabel spełnia kategorię Cat5e, która wspiera PoE w standardzie IEEE 802.3af/at (do 30 W). Dla wyższych mocy (PoE+) zaleca się weryfikację przekroju żył – wtyki AWG22 zapewniają dobry margines dla standardowego PoE. Zawsze stosuj się do wytycznych producenta urządzenia zasilanego.
• Jaki stopień ochrony mają złącza M12? Złącza M12-180 oferują stopień ochrony IP65/67 po prawidłowym dokręceniu, co oznacza pyłoszczelność i odporność na strugi wody oraz krótkotrwałe zanurzenie. Kabel sam w sobie nie posiada klasy IP – ochrona dotyczy wyłącznie złączy.
• Czy kabel można stosować w układach prowadzonych w łańcuchach kablowych? Tak, kabel został zaprojektowany jako przewód trailing (GP – General Purpose) do pracy w ciągłym ruchu. Nadaje się do zastosowań w łańcuchach kablowych, pod warunkiem zachowania minimalnego promienia gięcia oraz odpowiedniego mocowania (nie obciążać wtyków). Silikon-free dodatkowo poszerza możliwości aplikacji w przemyśle motoryzacyjnym.
