Kabel połączeniowy ET-Connection, 2,0M | 6ES7194-2LH20-0AC0 Siemens

Alternatywny kod produktu: 6ES71942LH200AC0

Opis i Kluczowe Cechy

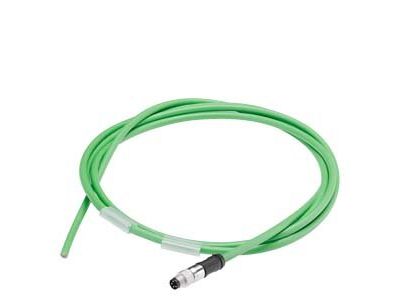

Kabel połączeniowy ET-Connection firmy Siemens (symbol 6ES7194-2LH20-0AC0) to prefabrykowany przewód magistrali dla systemów ET 200AL. Wyposażony z jednej strony w złącze M8 o 4 stykach, ekranowany, o długości 2,0 m – zapewnia szybkie i pewne połączenie komunikacyjne w rozproszonych modułach I/O IP65/67, minimalizując czas instalacji oraz ryzyko błędów okablowania.

• Długość 2,0 m: optymalny zasięg umożliwiający elastyczne poprowadzenie przewodu między modułami na maszynie lub linii montażowej bez zbędnych zapasów kabla.
• Złącze M8, 4-polowe (jednostronnie montowane): gotowe do podłączenia z jednej strony – przyspiesza montaż i eliminuje konieczność samodzielnego zaciskania wtyku.
• Ekranowanie: chroni transmisję danych przed zakłóceniami elektromagnetycznymi, co zapewnia niezawodną komunikację w środowisku przemysłowym.
• Dedykowany dla ET 200AL: idealnie dopasowany do systemu I/O o małej szerokości 30 mm i stopniu ochrony IP65/IP67, oszczędza miejsce i wytrzymuje trudne warunki pracy.
• Wstępnie zmontowany i oznaczony kolorystycznie: ułatwia identyfikację interfejsów oraz skraca czas uruchomienia dzięki CAx-kompatybilnemu oznakowaniu w TIA Portal.

Zgodność z Normami

Kabel ET-Connection spełnia wymagania norm europejskich oraz standardów DIN stosowanych w automatyce przemysłowej. Posiada certyfikat CE. System ET 200AL, dla którego przeznaczony jest przewód, został zaprojektowany zgodnie z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Przewód ET-Connection stosowany jest do łączenia modułów rozproszonego systemu I/O SIMATIC ET 200AL w sieci PROFINET lub innych protokołach komunikacyjnych wykorzystujących złącze M8. Sprawdza się w aplikacjach wymagających szybkiego montażu w trudnych warunkach środowiskowych.

• Łączenie modułów ET 200AL w linii produkcyjnej – jeden koniec z gotowym złączem M8, drugi koniec do samodzielnego zakończenia (np. wtykiem lub w listwie zaciskowej).
• Podłączenie czujników/aktuatorów poprzez magistralę ET‑Connection w strefach o podwyższonej wilgotności i zapyleniu (dzięki IP65/66/67 samego systemu).
• Szybkie uruchamianie instalacji dzięki gotowej końcówce – redukcja czasu prac elektrycznych na miejscu.
• Prowadzenie sygnałów sterujących w automatyce maszyn i urządzeń packagingowych, gdzie liczy się kompaktowość i niezawodność transmisji.

Wskazówki Montażowe

Prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduły ET 200AL montuje się bezpośrednio na maszynie w dowolnej pozycji. Przewód ET-Connection należy prowadzić w sposób chroniący go przed uszkodzeniami mechanicznymi oraz nadmiernym zagięciem. Wolny koniec kabla może być zakończony odpowiednim złączem zgodnym z dokumentacją producenta. Przed podłączeniem należy sprawdzić, czy wszystkie elementy są suche i nieuszkodzone.

FAQ

• Czy kabel jest w pełni zmontowany z obu stron? Nie – przewód jest prefabrykowany tylko z jednej strony (złącze M8 4‑pinowe). Drugi koniec należy zakończyć we właściwy sposób, np. wtykiem zgodnym z wymaganiami instalacji.
• Jaka jest długość kabla? Długość wynosi 2,0 metry (± tolerancja produkcyjna). Umożliwia to elastyczne poprowadzenie trasy między modułami ET 200AL w typowych konfiguracjach.
• Czy kabel jest ekranowany? Tak, przewód posiada ekran ochronny, który zmniejsza podatność na zakłócenia elektromagnetyczne i zapewnia stabilną transmisję danych w środowisku przemysłowym.
