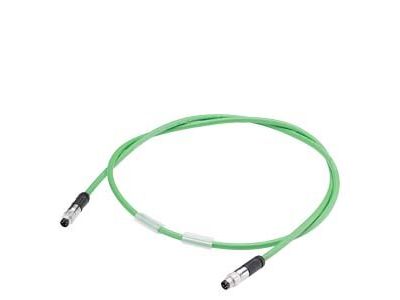

Kabel połączeniowy ET-Connection, 2,0M | 6ES7194-2LH20-0AA0 Siemens

Alternatywny kod produktu: 6ES71942LH200AA0

Opis i Kluczowe Cechy

Kabel połączeniowy ET-Connection marki Siemens (nr katalogowy 6ES7194-2LH20-0AA0) to gotowy przewód magistrali dla rozproszonego systemu I/O SIMATIC ET 200AL. Wyposażony w dwa fabrycznie zamontowane złącza M8, 4-biegunowe oraz ekranowanie, zapewnia szybkie i niezawodne połączenie między modułami. Długość 2,0 m ułatwia elastyczne prowadzenie wiązki w szafach sterowniczych i na liniach produkcyjnych.

• M8 4-biegunowe złącza po obu stronach: Gotowe do podłączenia bez narzędzi – skracają czas montażu i eliminują ryzyko błędów okablowania.
• Długość 2,0 m: Optymalna do łączenia modułów w odległości do 2 metrów, zapewniając swobodę aranżacji w ograniczonej przestrzeni.
• Ekranowany przewód: Minimalizuje wpływ zakłóceń elektromagnetycznych na transmisję danych, gwarantując stabilną komunikację w środowisku przemysłowym.
• Przeznaczony do SIMATIC ET 200AL: Idealnie dopasowany do modułów I/O o stopniu ochrony IP65/67, umożliwia pracę w trudnych warunkach (zapylenie, wilgoć, oleje).
• Fabrycznie sprawdzony przez Siemens: Gwarancja powtarzalnej jakości sygnału i długiej żywotności w aplikacjach automatyki.

Zgodność z Normami

Kabel spełnia wymagania standardów przemysłowych obowiązujących w automatyce i posiada certyfikację CE. Zaprojektowany i wyprodukowany zgodnie z rygorystycznymi procedurami jakościowymi Siemens, co potwierdza jego niezawodność w systemach SIMATIC.

Zastosowanie

Kabel ET-Connection dedykowany jest do łączenia modułów rozproszonego systemu I/O SIMATIC ET 200AL. Sprawdza się w aplikacjach wymagających szybkiej, bezbłędnej komunikacji w warunkach przemysłowych.

• Łączenie modułów ET 200AL na liniach montażowych i produkcyjnych.
• Budowa rozproszonych stanowisk pomiarowych i wykonawczych w automatyce maszyn.
• Podłączenie czujników i aktuatorów poprzez interfejs M8 w systemach o wysokiej szczelności (IP65/67).
• Zastosowanie w inteligentnych fabrykach (Industry 4.0) gdzie wymagana jest niezawodna transmisja danych w sieci PROFINET lub PROFIBUS (w zależności od konfiguracji systemu).

Wskazówki Montażowe

Montaż i podłączenie kabla może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego systemu. Kabel należy prowadzić w sposób uniemożliwiający jego uszkodzenie mechaniczne – unikać ostrych zagięć, nadmiernego skręcania oraz przeciążeń rozciągających. W przypadku zastosowania w obudowach o wysokim stopniu ochrony (IP65/67) należy upewnić się, że złącza M8 są prawidłowo dokręcone (moment zgodny z dokumentacją producenta) oraz uszczelnione, aby zachować szczelność całego systemu. Przekrój i rodzaj przewodu dobrano fabrycznie, nie wymaga dodatkowego przygotowania.

FAQ

• Czy kabel jest gotowy do użycia od razu po wyjęciu z opakowania? Tak – kabel posiada fabrycznie zamontowane złącza M8 po obu stronach, jest ekranowany i przetestowany. Wystarczy podłączyć go do modułów ET 200AL.
• Jaka jest maksymalna dopuszczalna temperatura otoczenia dla tego kabla? Kabel zaprojektowano do pracy w temperaturach od -25°C do +55°C (zgodnie z parametrami systemu ET 200AL). W przypadku długotrwałego narażenia na wyższe temperatury należy skonsultować się z dokumentacją techniczną.
• Czy kabel może być stosowany z innymi systemami niż SIMATIC ET 200AL? Kabel dedykowany jest do systemu ET 200AL – jego złącza M8 (4-pin) i długość 2,0 m są optymalnie dopasowane do interfejsów tych modułów. Zastosowanie w innych urządzeniach wymaga weryfikacji kompatybilności elektrycznej i mechanicznej.
