Przewód płaski OLFLEX LIFT F 12G1 300/500V BĘBEN | 0042020 Lapp Kabel

Opis i Kluczowe Cechy

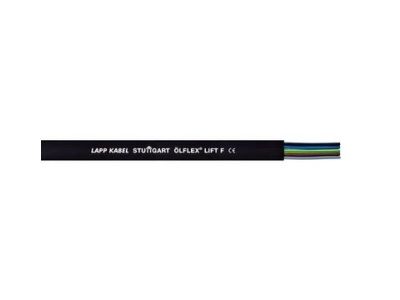

Przewód płaski ÖLFLEX® LIFT F 12G1 300/500 V (indeks 0042020) to elastyczne rozwiązanie do średnich obciążeń mechanicznych w systemach transportowych i dźwigowych. Dzięki 12 żylom o przekroju 1 mm² oraz płaskiej konstrukcji umożliwia sterowanie wieloma obwodami przy jednoczesnym oszczędzaniu miejsca w prowadnicach łańcuchowych i wózkach kablowych. Giętki w niskich temperaturach, odporny na kwasy i zasady – sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków.

• 12 żył o przekroju 1 mm²: umożliwia prowadzenie wielu obwodów sterowniczych w jednym przewodzie, upraszczając instalację i redukując liczbę kabli.
• Napięcie znamionowe U0/U 300/500 V: zapewnia bezpieczną pracę w standardowych instalacjach sterowniczych i zasilających, zgodnie z klasą napięciową przewodu.
• Płaska konstrukcja: znacznie mniejsze promienie gięcia niż przewody okrągłe, idealne do ograniczonych przestrzeni, prowadnic łańcuchowych i systemów wózków kablowych.
• Giętkość w niskiej temperaturze (PVC): umożliwia stosowanie zarówno wewnątrz, jak i na zewnątrz budynków w szerokim zakresie temperatur, bez utraty elastyczności.
• Odporność na kwasy, zasady i ograniczona odporność na oleje: wydłuża żywotność przewodu w środowiskach przemysłowych i wilgotnych, w tym w pomieszczeniach mokrych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla giętkich przewodów sterowniczych, posiada oznakowanie CE oraz jest zgodny z dyrektywami Unii Europejskiej. Brak szczegółowych numerów norm w dokumentacji – przeznaczony do zastosowań zgodnych z przeznaczeniem opisanym przez producenta.

Zastosowanie

Przewód ÖLFLEX® LIFT F 12G1 300/500 V zaprojektowano do średnich obciążeń mechanicznych w ruchomych i stacjonarnych systemach transportowych. Sprawdza się wszędzie tam, gdzie wymagana jest elastyczność, odporność na zginanie oraz oszczędność miejsca.

• Jako windowy przewód sterowniczy o długości zwisu do 35 m i maksymalnej prędkości jazdy 1,6 m/s.
• Do elastycznego, ciągłego zginania w ruchomych częściach maszyn i prowadnicach łańcuchowych (systemy wózków kablowych, dźwigi halowe).
• W wózkach transportowych i dźwigowych, systemach transportowych oraz podobnych urządzeniach transportowych.
• W pomieszczeniach wilgotnych i mokrych oraz na zewnątrz budynków, z uwzględnieniem zakresu temperatury pracy.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Należy stosować odpowiednie narzędzia do zdejmowania izolacji, nie uszkadzając żył. Promień gięcia dobrać zgodnie z zaleceniami producenta (dla przewodów płaskich jest on znacznie mniejszy niż dla okrągłych). Przekrój przewodu dobrać do spodziewanego obciążenia prądowego – w razie wątpliwości skorzystać z tabel obciążalności prądowej dla kabli PVC.

FAQ

• Czy przewód OLFLEX LIFT F 12G1 nadaje się do zastosowań windowych? Tak, przeznaczony jest do stosowania jako windowy przewód sterowniczy o długości zwisu do 35 m i maksymalnej prędkości jazdy 1,6 m/s.
• Czy przewód można układać na zewnątrz budynków? Tak, pod warunkiem przestrzegania zakresu temperatury. Płaszcz PVC jest odporny na działanie kwasów i zasad oraz ma ograniczoną odporność na oleje, co zapewnia trwałość również w środowisku zewnętrznym.
• Czy przewód jest giętki w niskich temperaturach? Tak, materiał izolacji i płaszcza PVC jest giętki w niskiej temperaturze, co pozwala na stosowanie zarówno wewnątrz, jak i na zewnątrz budynków w szerokim zakresie temperatur.
