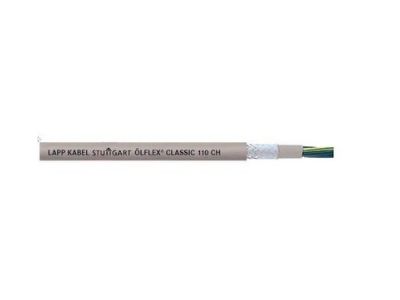

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 110 CH 12G0,75 N BĘBEN | 10035050 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 CH 12G0,75 (symbol 10035050) to ekranowany przewód bezhalogenowy zaprojektowany do średnich obciążeń mechanicznych. Przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych, bez obciążeń rozciągających. Charakteryzuje się wysokimi parametrami przeciwpożarowymi i kompatybilnością elektromagnetyczną (EMC).

• 12 żył o przekroju 0,75 mm²: Zapewnia niezawodne przesyłanie sygnałów i zasilania w instalacjach sterowniczych o umiarkowanym poborze mocy.
• Ekranowanie miedzianym oplotem: Ogranicza zakłócenia elektromagnetyczne, chroniąc sygnały przed wpływem zewnętrznych pól elektromagnetycznych.
• Bezhalogenowy płaszcz zewnętrzny HFFR: Minimalizuje ryzyko rozprzestrzeniania się ognia, emisję toksycznych gazów i gęstego dymu w przypadku pożaru – kluczowe dla bezpieczeństwa instalacji.
• Odporność na oleje (DIN EN 50363-4-1 TM5): Gwarantuje trwałość w środowiskach przemysłowych narażonych na kontakt z olejami i smarami.
• Zakres temperatur pracy od -30°C do +90°C: Zachowuje giętkość i parametry elektryczne w niskich temperaturach, co pozwala na stosowanie w zewnętrznych aplikacjach tymczasowych.
• Napięcie znamionowe 300/500 V: Zapewnia wysokie bezpieczeństwo elektryczne i próbne napięcie 4000 V, potwierdzające jakość izolacji.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich dotyczących bezpieczeństwa przeciwpożarowego (CPR) i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z dyrektywami UE 305/2011 (BauPVO) oraz posiada certyfikat UL, co umożliwia jego stosowanie na rynkach międzynarodowych. Posiada także aprobatę DNV do zastosowań morskich.

Zastosowanie

Przewód OLFLEX CLASSIC 110 CH 12G0,75 dedykowany jest do instalacji wymagających wysokiej niezawodności, bezpieczeństwa przeciwpożarowego oraz odporności na zakłócenia elektromagnetyczne.

• Okablowanie sterownicze wewnątrz maszyn i urządzeń przemysłowych – połączenia nieruchome i ruchome.
• Instalacje budynkowe spełniające specjalne wymagania ochrony przeciwpożarowej (np. budynki użyteczności publicznej, szpitale).
• Środowiska wilgotne i narażone na działanie chemikaliów – dzięki odporności na oleje i płaszczowi HFFR.
• Tymczasowe zastosowania zewnętrzne z zastrzeżeniem zakresu temperatury pracy.
• Aplikacje morskie – potwierdzone aprobatą DNV.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Zaleca się stosowanie odpowiednich narzędzi do ściągania izolacji, aby nie uszkodzić żył i ekranu. Podczas układania przewodu unikać ostrych krawędzi i nadmiernego zginania – minimalny promień gięcia wynosi 10-krotność średnicy zewnętrznej przewodu. Przewód należy układać w taki sposób, aby nie był narażony na rozciąganie ani skręcanie. Przed podłączeniem sprawdzić integralność izolacji i ekranu. W przypadku instalacji zewnętrznych zabezpieczyć przewód przed bezpośrednim działaniem czynników atmosferycznych.

FAQ

• Czy przewód nadaje się do instalacji zewnętrznych? Tak, przewód zachowuje giętkość w temperaturze do -30°C i jest odporny na działanie promieniowania UV w ramach zastosowań tymczasowych. Do ciągłych instalacji zewnętrznych zaleca się dodatkową ochronę mechaniczną.
• Jaki jest stopień ekranowania przewodu? Przewód wyposażony jest w miedziany oplot ekranujący o wysokim stopniu pokrycia, zapewniający skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
• Czy przewód posiada certyfikat UL? Tak, posiada certyfikat UL zgodny z danymi technicznymi, co umożliwia jego stosowanie na rynku północnoamerykańskim.
