Przewód sterwoniczy OLFLEX CLASSIC 100 CY 4G1,5 300/500V BĘBEN | 11356501 Lapp Kabel

Opis i Kluczowe Cechy

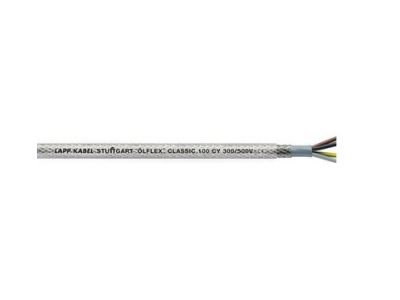

Przewód sterowniczy ÖLFLEX® CLASSIC 100 CY o oznaczeniu 4G1,5 (symbol 11356501) to elastyczny, ekranowany przewód na bębnie 100-metrowym, przeznaczony do zasilania i sterowania w instalacjach przemysłowych. Napięcie znamionowe 300/500V zapewnia bezpieczną pracę w obwodach sterowniczych. Giętka konstrukcja ułatwia układanie w trudno dostępnych miejscach, a ekran z miedzianego oplotu o wysokim stopniu pokrycia chroni sygnały przed zakłóceniami elektromagnetycznymi.

• Ekranowanie miedziane o wysokim stopniu pokrycia: Zapewnia skuteczną ochronę przeciwzakłóceniową – idealny do wrażliwych obwodów sterowniczych w maszynach i urządzeniach przemysłowych.
• Napięcie znamionowe 300/500V: Gwarantuje wysokie bezpieczeństwo pracy i kompatybilność z szerokim zakresem urządzeń elektrycznych.
• Giętka konstrukcja z wytłaczanym płaszczem wewnętrznym: Umożliwia łatwe układanie w wiązkach kablowych i obniża ryzyko uszkodzeń mechanicznych.
• Płaszcz zewnętrzny PVC odporny na kwasy, zasady i oleje: Zwiększa trwałość przewodu w trudnych warunkach przemysłowych.
• Przeznaczony do instalacji nieruchomych i sporadycznie ruchomych: Dopasowany do średnich obciążeń mechanicznych, bez ryzyka rozciągania.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczące klasyfikacji właściwości przeciwpożarowych. Spełnia normy VDE i IEC dla przewodów sterowniczych. Posiada napięcie probiercze 4000V, co potwierdza wysokie standardy bezpieczeństwa elektrycznego.

Zastosowanie

Przewód sterowniczy ÖLFLEX® CLASSIC 100 CY znajduje zastosowanie w różnych gałęziach przemysłu, gdzie wymagana jest wysoka odporność na zakłócenia elektromagnetyczne i trwałość w trudnych warunkach.

• Okablowanie obwodów sterowniczych w maszynach przemysłowych i urządzeniach automatyki.
• Połączenia między szafami sterowniczymi a czujnikami lub elementami wykonawczymi w instalacjach przemysłowych.
• Zasilanie i sterowanie w suwnicach, robotach przemysłowych i liniach produkcyjnych.
• Instalacje w suchych i wilgotnych pomieszczeniach, gdzie wymagana jest odporność na działanie środków chemicznych.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Unikać zakrętów o promieniu mniejszym niż 10-krotna średnica zewnętrzna przewodu, aby nie uszkodzić struktury wewnętrznej. Zapewnić odpowiednie mocowanie wiązkowe i unikać naprężeń rozciągających. Przed podłączeniem należy sprawdzić ciągłość żył i stan izolacji. Ekran należy uziemić zgodnie z dobrymi praktykami inżynierskimi. Przechowywać w suchym miejscu, z dala od źródeł ciepła i promieniowania UV.

FAQ

• Czy przewód nadaje się do układania na zewnątrz? Przewód przeznaczony jest do stosowania w suchych i wilgotnych pomieszczeniach. Nie posiada odpowiedniego stopnia ochrony IP do stosowania na zewnątrz pod wpływem czynników atmosferycznych.
• Jaka jest maksymalna temperatura pracy przewodu? Dokładne parametry temperatury nie zostały podane w danych produktu. Standardowo przewody tej klasy pracują w zakresie od -5°C do +70°C.
• Czy przewód można stosować w instalacjach ruchomych? Tak, przewód przeznaczony jest do instalacji nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Nie jest przeznaczony do ciągłego ruchu lub gięcia pod dużym obciążeniem.
