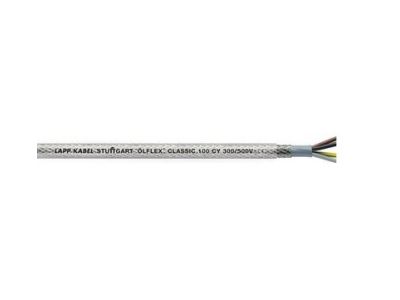

Przewód sterwoniczy OLFLEX CLASSIC 100 CY 3G1,5 300/500V BĘBEN | 11356500 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 100 CY (symbol 11356500) o przekroju 3x1,5 mm² to elastyczny, ekranowany przewód zasilający przeznaczony do okablowania obwodów sterowniczych i sygnałowych w instalacjach przemysłowych. Wyposażony w miedziany oplot ekranujący o wysokim stopniu pokrycia, zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi. Przystosowany do pracy w suchych i wilgotnych pomieszczeniach, charakteryzuje się wysoką odpornością mechaniczną.

• Napięcie znamionowe 300/500V (U0/U): Zapewnia bezpieczną transmisję sygnałów i zasilanie urządzeń w instalacjach niskonapięciowych.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia ekranu minimalizuje wpływ zakłóceń elektromagnetycznych na jakość przesyłanego sygnału.
• Przekrój 3G1,5 mm²: Optymalny dla układów sterowania i sygnałowych, umożliwiający przesyłanie zarówno sygnałów jak i niewielkich mocy.
• Płaszcz zewnętrzny z PVC: Odporny na działanie kwasów, zasad i olejów (z ograniczoną odpornością), co przedłuża żywotność przewodu w trudnych warunkach przemysłowych.
• Giętka konstrukcja: Umożliwia łatwe prowadzenie tras kablowych w układach sterowniczych i maszynach, także przy częstych przeglądach.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i odporności na warunki środowiskowe. Został zaprojektowany zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji przeciwpożarowej. Posiada napięcie próbne 4000 V, potwierdzające wysokie bezpieczeństwo elektryczne.

Zastosowanie

Przewód OLFLEX CLASSIC 100 CY 3G1,5 to uniwersalne rozwiązanie do okablowania obwodów sterowniczych, sygnałowych i pomiarowych w szerokim zakresie aplikacji przemysłowych.

• Łączenie układów sterowania w maszynach i urządzeniach przemysłowych.
• Okablowanie obwodów sygnałowych w rozdzielnicach i szafach sterowniczych.
• Instalacje w suchych i wilgotnych pomieszczeniach przemysłowych (np. hale produkcyjne, warsztaty).
• Prowadzenie tras kablowych w miejscach narażonych na występowanie olejów i chemikaliów (z ograniczoną odpornością na oleje).

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Podczas układania przewodu unikać ostrych krawędzi i nadmiernych naprężeń mechanicznych. Zaleca się stosowanie odpowiednich systemów mocowania (np. dławików, uchwytów) w celu zabezpieczenia okablowania przed mechanicznym uszkodzeniem. Przewód przeznaczony jest do układania na stałe lub sporadycznie ruchomego – nie stosować w miejscach narażonych na rozciąganie.

FAQ

• Czy przewód nadaje się do układania na zewnątrz? Przewód jest przeznaczony do stosowania w suchych i wilgotnych pomieszczeniach wewnętrznych. Nie posiada deklarowanej odporności na promieniowanie UV ani warunki atmosferyczne.
• Jakie jest napięcie próbne przewodu? Przewód został poddany napięciu probierczemu 4000 V, co potwierdza jego wysokie bezpieczeństwo elektryczne.
• Jaka jest odporność chemiczna płaszcza zewnętrznego? Płaszcz z PVC jest odporny na działanie kwasów i zasad. Odporność na oleje jest ograniczona – zaleca się unikanie bezpośredniego kontaktu z olejami mineralnymi i syntetycznymi.
