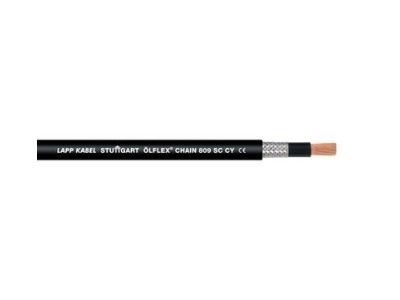

Przewód sterowniczy OLFLEX CHAIN 809 SC CY 1x50 BĘBEN | 1062945 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX® CHAIN 809 SC CY 1x50 (symbol 1062945) to jednożyłowy przewód energetyczny ekranowany, zaprojektowany specjalnie do zastosowań w ruchomych częściach maszyn, prowadnicach łańcuchowych i systemach zasilania serwosilników. Jego konstrukcja umożliwia elastyczne, ciągłe zginanie oraz zachowanie parametrów elektrycznych w trudnych warunkach środowiskowych. Płaszcz zewnętrzny z PVC gwarantuje odporność na działanie kwasów, zasad, olejów oraz promieniowanie UV.

• Konstrukcja ekranowana z miedzianym oplotem: Wysoki stopień pokrycia ekranem zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi (EMC), co jest kluczowe w układach z przetwornicami częstotliwości i serwosilnikami.
• Napięcie znamionowe 0,6/1 kV: Odpowiedni do zasilania obwodów energetycznych w maszynach przemysłowych wymagających wysokiej niezawodności izolacji.
• Przeznaczony do prowadnic łańcuchowych: Zapewnia długotrwałą trwałość w ruchomych aplikacjach, minimalizując ryzyko uszkodzeń mechanicznych.
• Odporność na środowisko (suchy, wilgotny, mokry): Płaszcz zewnętrzny z PVC zachowuje swoje właściwości w szerokim zakresie temperatur i warunków atmosferycznych.
• Atest UL/CSA: Umożliwia stosowanie na rynku północnoamerykańskim, co zwiększa uniwersalność produktu w międzynarodowych projektach.

Zgodność z Normami

Przewód spełnia wymogi dyrektywy UE 305/2011 (CPR) w zakresie klasyfikacji ogniowej oraz posiada certyfikat UL/CSA. Konstrukcja jest zgodna z normami dotyczącymi kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa pracy w środowiskach przemysłowych. Produkt posiada oznakowanie CE.

Zastosowanie

Przewód OLFLEX® CHAIN 809 SC CY 1x50 znajduje zastosowanie w wymagających środowiskach przemysłowych, gdzie wymagana jest wysoka odporność na zakłócenia, elastyczność i trwałość w ruchomych aplikacjach.

• Zasilanie i sterowanie serwosilników w układach napędowych z przetwornicami częstotliwości.
• Okablowanie ruchomych części maszyn w prowadnicach łańcuchowych z umiarkowanymi obciążeniami mechanicznymi.
• Instalacje w rozdzielnicach i szafach sterowniczych, gdzie konieczne jest zachowanie minimalnego promienia gięcia.
• Zastosowania zewnętrzne z ograniczoną ekspozycją na promieniowanie UV (dla pełnej odporności UV zalecana wersja specjalistyczna).

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w miejscu prac. Unikać nadmiernego zginania przewodu poniżej minimalnego promienia gięcia (szczegółowe dane znajdują się w dokumentacji producenta). Podczas układania w prowadnicach łańcuchowych należy zapewnić odpowiednie prowadzenie i zabezpieczenie przed tarciem mechanicznym. Stosować się do zaleceń dotyczących temperatury pracy i obciążenia prądowego. Końcówki przewodu powinny być odpowiednio przygotowane (odizolowane, zabezpieczone przed korozją) zgodnie z normami branżowymi.

FAQ

• Czy przewód nadaje się do zastosowań zewnętrznych? Przewód jest odporny na warunki atmosferyczne, w tym na działanie kwasów i zasad, jednak ze względu na ograniczoną odporność na promieniowanie UV zalecane jest stosowanie go w miejscach częściowo osłoniętych lub z dodatkową ochroną przeciwsłoneczną.
• Jakie jest maksymalne napięcie pracy? Maksymalne napięcie znamionowe wynosi 0,6/1 kV, co pozwala na zasilanie obwodów energetycznych w maszynach przemysłowych o wysokich wymaganiach izolacyjnych.
• Czy przewód posiada certyfikat UL/CSA? Tak, posiada certyfikat UL/CSA, co umożliwia jego stosowanie na rynku północnoamerykańskim zgodnie z lokalnymi normami bezpieczeństwa.
