Kabel koncentryczny XZWDXPEKW 75 1,05/5,0 czarny BĘBEN | LF0207-B Bitner

Opis i Kluczowe Cechy

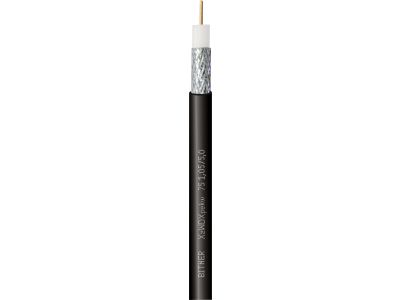

Kabel koncentryczny XZWDXPEKW 75 1,05/5,0 marki BITNER to wysokiej klasy przewód współosiowy zaprojektowany z myślą o najbardziej wymagających instalacjach teletransmisyjnych. Konstrukcja oparta na miedzianej żyle wewnętrznej o średnicy 1,05 mm zapewnia doskonałe parametry tłumiennościowe oraz stabilną transmisję sygnałów wysokiej częstotliwości. Izolacja wykonana z polietylenu spienionego fizycznie gwarantuje niską pojemność jednostkową, co przekłada się na minimalizację strat sygnału w szerokim paśmie częstotliwości. Zewnętrzna powłoka z polietylenu (PE) w kolorze czarnym charakteryzuje się wyjątkową odpornością na promieniowanie UV oraz czynniki atmosferyczne, co czyni ten przewód idealnym rozwiązaniem do układania bezpośrednio w ziemi, w kanałach kablowych lub na zewnątrz budynków.

• Impedancja falowa 75 Ohm: Optymalnie dopasowana do systemów telewizji satelitarnej, kablowej oraz monitoringu CCTV.
• Żyła miedziana 1,05 mm: Zapewnia wysoką przewodność i trwałość mechaniczną połączenia.
• Powłoka PE: Gwarantuje pełną wodoszczelność oraz odporność na uszkodzenia mechaniczne i środowiskowe.
• Ekranowanie: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI) dzięki precyzyjnie wykonanemu oplotowi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w profesjonalnych systemach teletechnicznych. Kabel spełnia wymagania normy PN-EN 50117, która definiuje parametry techniczne dla kabli współosiowych stosowanych w sieciach rozdzielczych. Dzięki zastosowaniu materiałów najwyższej jakości, przewód jest zgodny z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych w procesie produkcji. Każdy bęben przechodzi rygorystyczną kontrolę jakości w laboratoriach firmy BITNER, co daje gwarancję powtarzalności parametrów elektrycznych.

Zastosowanie

Kabel XZWDXPEKW 75 1,05/5,0 znajduje szerokie zastosowanie w profesjonalnych instalacjach niskoprądowych. Jest dedykowany przede wszystkim do budowy magistralnych linii przesyłowych w sieciach telewizji kablowej oraz zbiorczych instalacjach antenowych (MATV/SMATV). Dzięki wzmocnionej powłoce zewnętrznej, jest to preferowany wybór dla instalatorów realizujących przyłącza zewnętrzne, gdzie kabel narażony jest na wilgoć oraz zmienne temperatury. Doskonale sprawdza się również w systemach monitoringu wizyjnego analogowego i HD-TVI/CVI/AHD, zapewniając czysty obraz bez zakłóceń na dużych odległościach.

Wskazówki Montażowe

Podczas instalacji kabla XZWDXPEKW należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, który wynosi zazwyczaj 10-krotność średnicy zewnętrznej przewodu, aby uniknąć deformacji dielektryka i zmiany impedancji. Przy układaniu w ziemi zaleca się stosowanie rur osłonowych w miejscach narażonych na duże obciążenia mechaniczne, choć sama powłoka PE pozwala na bezpośrednie zakopanie. Do zakańczania przewodu należy używać wysokiej jakości złączy kompresyjnych typu F lub BNC dedykowanych dla wymiaru 1,05/5,0, co zapewni szczelność połączenia i minimalne odbicia sygnału. Moment dokręcania złączy powinien być zgodny ze specyfikacją producenta osprzętu.

FAQ

• Czy kabel można układać bezpośrednio w ziemi? Tak, powłoka z polietylenu (PE) jest w pełni odporna na wilgoć i procesy gnilne, co pozwala na bezpośrednie układanie w gruncie.
• Jaka jest impedancja tego przewodu? Przewód posiada impedancję 75 Ohm, co jest standardem w instalacjach RTV i CCTV.
• Czy kabel jest odporny na słońce? Tak, czarna powłoka PE zawiera stabilizatory UV, które chronią strukturę kabla przed kruszeniem i degradacją pod wpływem promieni słonecznych.
