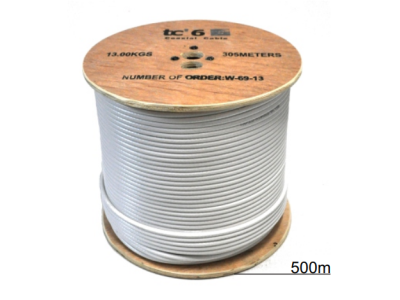

Kabel koncentryczny tc 690CU (RG-6Cu / 1,13 / TRI-SHIELD) /500m/ SZPULA | 8050 Elpio

Opis i Kluczowe Cechy

Kabel koncentryczny tc 690CU marki ELPIO to wysokiej klasy przewód typu RG-6, zaprojektowany z myślą o najbardziej wymagających instalacjach teletechnicznych. Sercem przewodu jest miedziana żyła wewnętrzna o średnicy 1,13 mm, wykonana z czystej miedzi (Cu). Taka konstrukcja gwarantuje niską tłumienność sygnału oraz doskonałą przewodność elektryczną, co jest kluczowe przy przesyłaniu sygnałów o wysokiej częstotliwości na większe odległości. Unikalną cechą tego modelu jest potrójne ekranowanie typu Tri-shield, które skutecznie eliminuje zakłócenia elektromagnetyczne (EMI) oraz radiowe (RFI), zapewniając najwyższą klasę ekranowania. Zewnętrzna powłoka wykonana z polietylenu (PE) w kolorze czarnym charakteryzuje się wysoką odpornością na promieniowanie UV oraz zmienne warunki atmosferyczne, co czyni go idealnym rozwiązaniem do układania na zewnątrz budynków.

• Żyła miedziana 1,13 mm: Zapewnia stabilną transmisję danych i minimalne straty sygnału.
• Ekranowanie Tri-shield: Potrójna warstwa ochronna chroni przed interferencjami zewnętrznymi.
• Powłoka PE: Wytrzymała izolacja zewnętrzna odporna na wilgoć i słońce.
• Znacznik metryczny: Nadrukowany licznik długości co jeden metr ułatwia precyzyjne odmierzanie odcinków podczas prac instalacyjnych.
• Szpula 500m: Ekonomiczne opakowanie zbiorcze idealne dla profesjonalnych firm instalatorskich.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli koncentrycznych stosowanych w sieciach szerokopasmowych. Spełnia wymagania techniczne dla instalacji zbiorowych oraz indywidualnych, zapewniając kompatybilność z systemami transmisji cyfrowej. Zastosowane materiały są zgodne z dyrektywami środowiskowymi, co potwierdza wysoką jakość procesu produkcyjnego firmy ELPIO oraz dbałość o parametry transmisyjne wymagane w nowoczesnej infrastrukturze teletechnicznej.

Zastosowanie

Kabel tc 690CU znajduje szerokie zastosowanie w profesjonalnych systemach dystrybucji sygnału. Jest dedykowany do:

• Instalacji SAT: Przesyłanie sygnałów satelitarnych w pasmach wysokich częstotliwości.
• Systemów DVB-T/T2: Odbiór naziemnej telewizji cyfrowej w najwyższej rozdzielczości.
• Sieci CATV: Wykorzystanie w magistralach i przyłączach telewizji kablowej.
• Instalacji zewnętrznych: Dzięki powłoce PE może być prowadzony na elewacjach, w peszlach zewnętrznych oraz w kanalizacji kablowej.
• Zbiorczych instalacji antenowych: Idealny do budynków wielorodzinnych, gdzie wymagana jest wysoka odporność na przesłuchy.

Wskazówki Montażowe

Podczas montażu kabla tc 690CU należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, aby nie uszkodzić struktury dielektryka oraz potrójnego ekranu, co mogłoby wpłynąć na pogorszenie parametrów fali stojącej. Zaleca się stosowanie dedykowanych złączy kompresyjnych typu F dopasowanych do średnicy zewnętrznej kabla RG-6, co gwarantuje szczelność połączenia i trwałość mechaniczną. Dzięki znacznikowi metrycznemu, instalator może w łatwy sposób kontrolować zużycie przewodu ze szpuli oraz precyzyjnie dokumentować długości poszczególnych odcinków w projekcie powykonawczym.

FAQ

1. Czy kabel nadaje się do układania bezpośrednio w ziemi?
Choć powłoka PE jest odporna na wilgoć, w przypadku układania bezpośrednio w gruncie zaleca się stosowanie dodatkowych rur osłonowych (peszli) dla zapewnienia ochrony mechanicznej przed osiadaniem gruntu.

2. Czym różni się ekranowanie Tri-shield od standardowego?
Ekranowanie Tri-shield składa się z trzech warstw (zazwyczaj folia/oplot/folia), co zapewnia znacznie wyższą skuteczność ekranowania niż w standardowych kablach z podwójnym ekranem, co jest kluczowe w miejscach o dużym zagęszczeniu fal radiowych (np. bliskość nadajników LTE).

3. Czy żyła wewnętrzna to czysta miedź czy miedziowana stal?
Model tc 690CU posiada żyłę wykonaną z czystej miedzi (Cu), co zapewnia najlepsze parametry elektryczne i mniejszą rezystancję w porównaniu do kabli typu CCS (miedziowana stal).
