Kabel koncentryczny tc 690CU (RG-6Cu / 1,13 / TRI-SHIELD) /100m/ KRĄŻEK | 2922 Elpio

Opis i Kluczowe Cechy

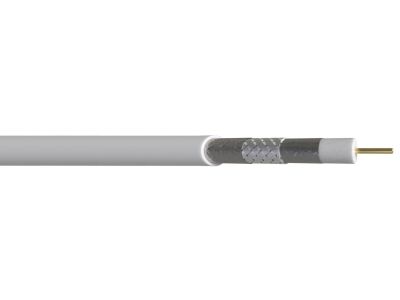

Kabel koncentryczny tc 690CU marki ELPIO to wysokiej klasy przewód typu RG-6Cu, zaprojektowany z myślą o najbardziej wymagających instalacjach transmisyjnych. Sercem przewodu jest miedziana żyła wewnętrzna o średnicy 1,13 mm, która zapewnia doskonałą przewodność elektryczną oraz minimalne tłumienie sygnału, co jest kluczowe przy przesyłaniu danych na większe odległości. Konstrukcja typu TRI-SHIELD (potrójne ekranowanie) stanowi potężną barierę przeciwko zakłóceniom elektromagnetycznym (EMI), co pozwala na zachowanie integralności sygnału w środowiskach o dużym zagęszczeniu fal radiowych.

• Żyła miedziana (Cu): Średnica 1,13 mm gwarantuje niską rezystancję i stabilność parametrów transmisyjnych.
• Ekranowanie Trishield: Potrójna warstwa ochronna skutecznie eliminuje wpływ zewnętrznych pól zakłócających.
• Powłoka PE: Zewnętrzna izolacja wykonana z polietylenu (PE) w kolorze czarnym charakteryzuje się wysoką odpornością na promieniowanie UV oraz trudne warunki atmosferyczne.
• Znacznik metryczny: Nadrukowany licznik długości co jeden metr znacząco ułatwia precyzyjne odmierzanie odcinków podczas prac instalacyjnych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży telekomunikacyjnej. Konstrukcja kabla XWDXpek odpowiada normom dotyczącym parametrów mechanicznych i elektrycznych dla przewodów koncentrycznych stosowanych w sieciach szerokopasmowych. Zastosowanie czystej miedzi oraz wysokiej jakości dielektryka zapewnia zgodność z wymaganiami dla nowoczesnych systemów transmisji cyfrowej, minimalizując ryzyko wystąpienia błędów w transmisji bitowej.

Zastosowanie

Kabel tc 690CU jest rozwiązaniem dedykowanym do profesjonalnych systemów dystrybucji sygnału. Dzięki swojej wytrzymałej konstrukcji, idealnie sprawdza się w:

• Instalacjach SAT: Przesyłanie sygnałów satelitarnych w pasmach wysokich częstotliwości.
• Telewizji naziemnej DVB-T/T2: Zapewnienie stabilnego odbioru kanałów cyfrowych nawet w trudnych warunkach odbiorczych.
• Systemach CATV: Wykorzystanie w sieciach telewizji kablowej, gdzie wymagana jest wysoka separacja sygnałów.
• Instalacjach zewnętrznych: Dzięki powłoce PE kabel może być prowadzony na zewnątrz budynków bez ryzyka szybkiej degradacji izolacji.

Wskazówki Montażowe

Podczas instalacji kabla tc 690CU należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, aby nie uszkodzić struktury dielektryka oraz potrójnego ekranu. Zaleca się stosowanie dedykowanych złączy kompresyjnych typu F, które zapewniają najlepsze dopasowanie impedancyjne i szczelność połączenia. Dzięki znacznikowi metrycznemu, instalator może w łatwy sposób kontrolować zużycie materiału z krążka 100m. W przypadku montażu zewnętrznego, należy pamiętać o odpowiednim zabezpieczeniu punktów wejścia kabla do budynku, aby zapobiec przedostawaniu się wilgoci.

FAQ

• Czy ten kabel nadaje się do układania w ziemi? Powłoka PE jest odporna na wilgoć i UV, co pozwala na stosowanie kabla na zewnątrz, jednak w przypadku bezpośredniego układania w ziemi zaleca się stosowanie rur osłonowych (peszli) dla dodatkowej ochrony mechanicznej.
• Czym różni się ekranowanie Trishield od standardowego? Trishield to trzy warstwy ekranujące (zazwyczaj folia-oplot-folia), które zapewniają znacznie wyższą skuteczność ekranowania niż standardowe podwójne ekrany, co jest kluczowe przy technologii LTE/5G, która może zakłócać sygnał TV.
• Czy żyła jest wykonana z czystej miedzi? Tak, oznaczenie CU oraz średnica 1,13 mm potwierdzają zastosowanie pełnej miedzi, co przekłada się na lepsze parametry niż w przypadku kabli miedziowanych (CCS).
