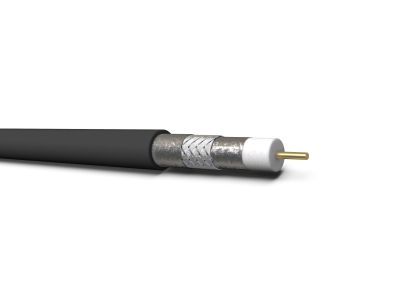

Kabel koncentryczny tc 690CU-113-PE (RG-6Cu TRISHIELD) zewnętrzny /305m/ KRĄŻEK | 26716 Elpio

Opis i Kluczowe Cechy

Kabel koncentryczny tc 690CU-113-PE (RG-6Cu TRISHIELD) marki ELPIO to wysokiej klasy przewód zewnętrzny, zaprojektowany z myślą o najbardziej wymagających instalacjach teletransmisyjnych. Sercem przewodu jest miedziana żyła wewnętrzna o średnicy 1,13 mm, wykonana z czystej miedzi (Cu), co gwarantuje niską tłumienność sygnału oraz doskonałą przewodność elektryczną, niezbędną przy przesyłaniu sygnałów wysokiej częstotliwości. Kluczowym atutem produktu jest potrójne ekranowanie typu Trishield, które zapewnia wyjątkową skuteczność ekranowania, chroniąc transmitowany sygnał przed zewnętrznymi zakłóceniami elektromagnetycznymi (EMI) oraz radiowymi (RFI). Zewnętrzna powłoka wykonana z polietylenu (PE) w kolorze czarnym charakteryzuje się wysoką odpornością na promieniowanie UV oraz zmienne warunki atmosferyczne, co czyni go idealnym rozwiązaniem do układania na zewnątrz budynków.

• Żyła miedziana 1,13 mm: Zapewnia optymalne parametry transmisyjne i minimalizuje straty sygnału na długich odcinkach.
• Ekranowanie Trishield: Potrójna warstwa ochronna (folia/oplot/folia) gwarantuje najwyższą odporność na interferencje.
• Powłoka PE: Wytrzymały polietylen chroni kabel przed wilgocią, mrozem i degradacją pod wpływem słońca.
• Znacznik metryczny: Nadrukowany licznik długości co jeden metr znacząco ułatwia precyzyjne odmierzanie odcinków podczas prac instalacyjnych.
• Długość 305m: Pakowanie w formie krążka ułatwia transport i magazynowanie na placu budowy.

Zgodność z Normami

Przewód tc 690CU-113-PE został zaprojektowany zgodnie z rygorystycznymi standardami branżowymi dotyczącymi kabli koncentrycznych typu RG-6. Spełnia wymagania techniczne dla instalacji zbiorowych oraz indywidualnych, zapewniając kompatybilność z systemami dystrybucji sygnału telewizyjnego i radiowego. Zastosowane materiały są zgodne z dyrektywami środowiskowymi, a konstrukcja ekranu Trishield odpowiada normom klasy A w zakresie skuteczności ekranowania, co jest kluczowe w dobie gęstego nasycenia sygnałami bezprzewodowymi LTE/5G.

Zastosowanie

Kabel ELPIO znajduje szerokie zastosowanie w profesjonalnych systemach teletechnicznych. Jest dedykowany do:

• Instalacji SAT: Przesyłanie sygnałów z konwerterów satelitarnych do tunerów, gdzie wymagana jest wysoka jakość pasma.
• Telewizji naziemnej DVB-T/T2: Idealny do odbioru sygnałów cyfrowych w trudnych warunkach miejskich.
• Systemów CATV: Wykorzystywany przez operatorów telewizji kablowej do budowy sieci dostępowych.
• Instalacji zewnętrznych: Dzięki powłoce PE może być prowadzony na elewacjach, dachach oraz w peszlach zewnętrznych bez ryzyka szybkiego zużycia materiału.

Wskazówki Montażowe

Podczas montażu kabla tc 690CU-113-PE należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, aby nie uszkodzić struktury dielektryka oraz miedzianej żyły. Zaleca się stosowanie dedykowanych złączy kompresyjnych typu F, które zapewniają szczelność i trwałość połączenia, szczególnie w miejscach narażonych na wilgoć. Dzięki znacznikowi metrycznemu instalator może szybko zweryfikować pozostałą ilość kabla na krążku. Przy wprowadzaniu kabla do wnętrza budynku należy pamiętać o wykonaniu pętli ściekowej, zapobiegającej przedostawaniu się wody po kablu do wnętrza urządzenia lub puszki instalacyjnej.

FAQ

Czy kabel nadaje się do układania bezpośrednio w ziemi?
Choć powłoka PE jest odporna na wilgoć, w przypadku układania w ziemi zaleca się stosowanie dodatkowych rur osłonowych (peszli), aby zabezpieczyć przewód przed uszkodzeniami mechanicznymi i nadmiernym naciskiem gruntu.

Czym różni się ekranowanie Trishield od standardowego?
Trishield to potrójna warstwa ekranu, która oferuje znacznie wyższy poziom tłumienia zakłóceń niż standardowe podwójne ekranowanie. Jest to szczególnie istotne w pobliżu nadajników GSM/LTE, które mogą powodować „pikselozę” obrazu cyfrowego.

Czy żyła 1,13 mm jest wykonana z czystej miedzi?
Tak, oznaczenie CU wskazuje na zastosowanie pełnej miedzi, co przekłada się na lepsze parametry elektryczne i mniejszą rezystancję w porównaniu do kabli stalowych miedziowanych (CCS).
