Kabel koncentryczny tc 685CU-102 LSZH B2ca (RG6 / 1,02 / TRI-SHIELD) /500m/ SZPULA | 27311 Elpio

Opis i Kluczowe Cechy

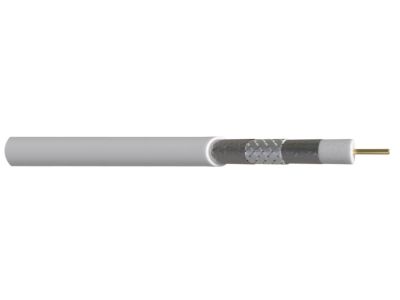

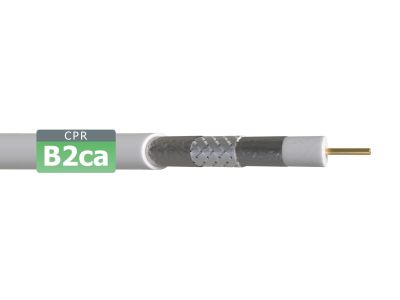

Kabel koncentryczny tc 685CU-102 LSZH B2ca marki ELPIO to wysokiej klasy przewód typu RG6, zaprojektowany z myślą o najbardziej wymagających instalacjach teletechnicznych. Sercem kabla jest miedziana żyła wewnętrzna o średnicy 1,02 mm, która gwarantuje doskonałą przewodność elektryczną oraz minimalne tłumienie sygnału, co jest kluczowe przy transmisji wysokich częstotliwości w systemach satelitarnych i naziemnych. Konstrukcja typu TRI-SHIELD (potrójne ekranowanie) zapewnia wyjątkową odporność na zakłócenia elektromagnetyczne (EMI), chroniąc integralność przesyłanych danych przed wpływem zewnętrznych pól magnetycznych. Powłoka zewnętrzna wykonana z materiału LSZH (Low Smoke Zero Halogen) charakteryzuje się niską emisją dymu oraz brakiem toksycznych halogenów w przypadku pożaru, co podnosi standard bezpieczeństwa obiektu.

• Żyła miedziana (CU): Średnica 1,02 mm zapewnia stabilny przesył sygnału na długich odcinkach bez strat jakości.
• Ekranowanie TRI-SHIELD: Potrójna warstwa ochronna skutecznie eliminuje interferencje w gęstym środowisku kablowym.
• Klasa palności B2ca: Wysoka klasa odporności ogniowej, wymagana w budynkach o zaostrzonych rygorach bezpieczeństwa pożarowego.

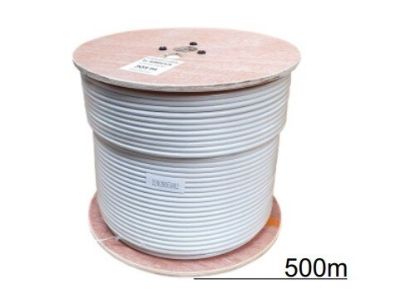

• Długość 500m: Nawinięcie na solidną szpulę ułatwia odwijanie i minimalizuje ryzyko splątania podczas prac instalacyjnych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskiej klasyfikacji CPR (Construction Products Regulation), posiadając wysoką klasę reakcji na ogień B2ca-s1,d1,a1. Oznacza to, że kabel może być bezpiecznie stosowany w drogach ewakuacyjnych oraz budynkach użyteczności publicznej. Zastosowanie powłoki LSZH jest zgodne z normami dotyczącymi ograniczenia emisji gazów korozyjnych i gęstego dymu. Przewód jest również w pełni kompatybilny ze standardami transmisji sygnałów cyfrowych DVB-T2, DVB-S2 oraz DVB-C.

Zastosowanie

Kabel tc 685CU-102 LSZH B2ca jest dedykowany do profesjonalnych instalacji wewnętrznych w budownictwie wielorodzinnym, biurowcach oraz obiektach przemysłowych. Idealnie sprawdza się w:

• Zbiorczych instalacjach antenowych (RTV/SAT) wymagających najwyższej czystości sygnału.
• Systemach telewizji kablowej oraz szerokopasmowego dostępu do internetu.
• Instalacjach w obiektach o podwyższonych wymaganiach przeciwpożarowych (szpitale, szkoły, centra handlowe).
• Połączeniach między gniazdami abonenckimi a rozdzielaczami sygnału.

Wskazówki Montażowe

Podczas układania kabla należy zwrócić szczególną uwagę na minimalny promień gięcia, aby nie uszkodzić struktury dielektryka i potrójnego ekranu, co mogłoby wpłynąć na impedancję falową. Zaleca się stosowanie dedykowanych złączy kompresyjnych typu F, dopasowanych do średnicy zewnętrznej kabla RG6, co zapewni trwałe i szczelne połączenie. Dzięki nawinięciu na szpulę 500m, instalatorzy mogą efektywnie planować trasy kablowe, redukując ilość odpadów i połączeń pośrednich. W korytach kablowych należy unikać prowadzenia kabla koncentrycznego w bezpośrednim sąsiedztwie równoległych linii zasilających wysokiego napięcia.

FAQ

Czy kabel nadaje się do układania w ziemi?
Nie, model tc 685CU-102 LSZH B2ca jest przeznaczony wyłącznie do instalacji wewnętrznych. Do zastosowań zewnętrznych i ziemnych należy wybrać kable z powłoką PE odporną na promieniowanie UV i wilgoć.

Co oznacza klasa B2ca?
Jest to wysoka klasa reakcji na ogień według normy EN 50575. Kable tej klasy charakteryzują się bardzo ograniczonym rozprzestrzenianiem ognia i wydzielaniem ciepła, co czyni je idealnymi do budynków o wysokich wymogach bezpieczeństwa.

Czy miedziana żyła jest lepsza od stalowej miedziowanej (CCS)?
Zdecydowanie tak. Czysta miedź (CU) oferuje znacznie niższą rezystancję dla prądu stałego oraz lepsze parametry tłumienności, co jest kluczowe przy zasilaniu przedwzmacniaczy antenowych (LNB) oraz przy transmisji sygnałów o wysokiej częstotliwości.
