Kabel koncentryczny T-100 1,13/4,8/6,6mm czarny, zewnętrzny suchy /250m/ KRĄŻEK | 212502 Televes

Opis i Kluczowe Cechy

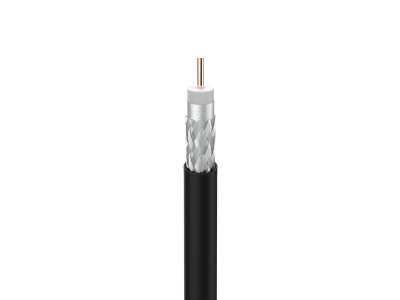

Kabel koncentryczny T-100 o numerze katalogowym 212502 to wysokiej klasy przewód telekomunikacyjny zaprojektowany przez renomowaną firmę Televes. Charakteryzuje się on konstrukcją opartą na miedzianym żyle wewnętrznej o średnicy 1,13 mm, co zapewnia doskonałe parametry przewodzenia i minimalne tłumienie sygnału nawet na długich odcinkach. Dielektryk o średnicy 4,8 mm wykonany z fizycznie spienionego polietylenu gwarantuje stabilność impedancji falowej na poziomie 75 Ohm. Zewnętrzna powłoka o średnicy 6,6 mm w kolorze czarnym została wykonana z polietylenu (PE), który wykazuje wysoką odporność na promieniowanie UV oraz trudne warunki atmosferyczne, co czyni go idealnym rozwiązaniem do instalacji zewnętrznych suchych.

• Żyła wewnętrzna: Wykonana z czystej miedzi (Cu), co eliminuje ryzyko korozji i zapewnia lepszą plastyczność niż zamienniki stalowe miedziowane.
• Ekranowanie: Wielowarstwowa struktura ekranu skutecznie chroni przesyłany sygnał przed zakłóceniami elektromagnetycznymi (EMI).
• Trwałość: Powłoka PE chroni przed degradacją materiału pod wpływem słońca, co wydłuża żywotność instalacji.
• Długość: Produkt dostarczany w wygodnym krążku o długości 250 metrów, ułatwiającym odliczanie odcinków na budowie.

Zgodność z Normami

Przewód Televes T-100 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi systemów dystrybucji sygnałów telewizyjnych i radiowych. Spełnia wymagania normy EN 50117, co potwierdza jego wysoką klasę ekranowania oraz parametry mechaniczne. Produkt posiada certyfikację CE i jest zgodny z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w procesie produkcji, dbając o bezpieczeństwo instalatora i środowiska naturalnego.

Zastosowanie

Kabel T-100 znajduje szerokie zastosowanie w profesjonalnych instalacjach teletechnicznych. Jest dedykowany do budowy magistrali w zbiorczych instalacjach antenowych (RTV/SAT), systemach telewizji kablowej oraz w nowoczesnych sieciach szerokopasmowych. Dzięki czarnej powłoce PE, jest to optymalny wybór do prowadzenia instalacji na zewnątrz budynków, na elewacjach oraz w peszlach zewnętrznych, gdzie wymagana jest odporność na czynniki pogodowe. Doskonale sprawdza się w transmisji sygnałów cyfrowych DVB-T2, DVB-S2 oraz sygnałów radiowych DAB+.

Wskazówki Montażowe

Podczas montażu kabla koncentrycznego T-100 należy zwrócić szczególną uwagę na minimalny promień gięcia, aby nie doprowadzić do deformacji dielektryka, co mogłoby skutkować pogorszeniem dopasowania impedancyjnego. Zaleca się stosowanie dedykowanych złączy kompresyjnych typu F, które zapewniają szczelność i trwałość połączenia. Przy prowadzeniu kabla na zewnątrz, należy unikać bezpośredniego kontaktu z wodą stojącą (instalacja sucha). Moment dokręcania złączy powinien być dobrany tak, aby zapewnić pewny styk elektryczny bez uszkodzenia gwintu gniazda urządzenia.

FAQ

• Czy kabel T-100 można kłaść bezpośrednio w ziemi? Model ten posiada powłokę PE odporną na UV, jednak jest przeznaczony do instalacji zewnętrznych suchych. Do bezpośredniego układania w ziemi zaleca się kable żelowane.
• Jaka jest różnica między żyłą miedzianą a CCS? Żyła miedziana w kablu T-100 zapewnia znacznie niższą rezystancję dla prądu stałego, co jest kluczowe przy zasilaniu przedwzmacniaczy antenowych lub konwerterów LNB.
• Czy kabel nadaje się do odbioru telewizji 4K? Tak, wysoka jakość wykonania i niskie tłumienie pozwalają na bezproblemową transmisję sygnałów o wysokiej gęstości bitowej, w tym standardów 4K i 8K.
