Kabel koncentryczny T-100 1,13/4,8/6,6mm biały /szpula 500m/ SZPULA | 212606 Televes

Opis i Kluczowe Cechy

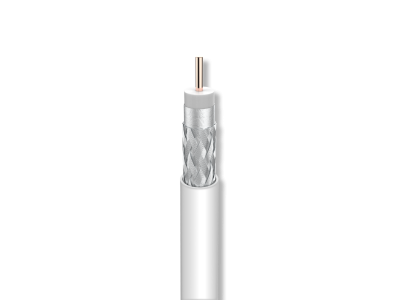

Kabel koncentryczny T-100 o numerze katalogowym 212606 to profesjonalne rozwiązanie od renomowanego producenta Televes, zaprojektowane z myślą o najbardziej wymagających instalacjach dystrybucji sygnałów telewizyjnych i radiowych. Przewód charakteryzuje się konstrukcją opartą na miedzianym żyle wewnętrznej o średnicy 1,13 mm, co gwarantuje niską tłumienność oraz doskonałą przewodność elektryczną. Dielektryk o średnicy 4,8 mm wykonany z fizycznie spienionego polietylenu zapewnia stabilność impedancji falowej na poziomie 75 Ohm w całym paśmie przenoszenia.

• Wysoka klasa ekranowania: Dzięki zastosowaniu gęstego oplotu oraz folii aluminiowej, kabel skutecznie eliminuje zakłócenia elektromagnetyczne (EMI), co jest kluczowe w środowiskach o dużym zagęszczeniu elektroniki.
• Wytrzymała powłoka zewnętrzna: Biała powłoka o średnicy zewnętrznej 6,6 mm wykonana z PVC chroni strukturę wewnętrzną przed uszkodzeniami mechanicznymi oraz wpływem czynników środowiskowych.
• Długość handlowa: Produkt dostarczany jest na solidnej szpuli o długości 500 metrów, co optymalizuje proces logistyczny i minimalizuje ilość odpadów przy dużych inwestycjach deweloperskich.

Zgodność z Normami

Kabel Televes T-100 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi systemów kablowych dla sygnałów telewizyjnych, dźwiękowych i usług interaktywnych. Spełnia wymagania dyrektywy CPR w zakresie reakcji na ogień, co pozwala na jego bezpieczne stosowanie wewnątrz budynków mieszkalnych i użyteczności publicznej. Materiały użyte do produkcji są zgodne z rozporządzeniem RoHS, co potwierdza brak substancji szkodliwych w składzie chemicznym izolacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych systemach teletechnicznych. Jest idealnym wyborem do budowy zbiorczych instalacji antenowych (AIZ), systemów telewizji satelitarnej (DVB-S/S2) oraz naziemnej telewizji cyfrowej (DVB-T/T2). Dzięki doskonałym parametrom transmisyjnym, kabel T-100 doskonale sprawdza się również w sieciach telewizji kablowej (CATV) oraz w instalacjach monitoringu wizyjnego CCTV, gdzie wymagany jest czysty przesył sygnału analogowego lub cyfrowego na większe odległości bez znaczącej degradacji jakości.

Wskazówki Montażowe

Podczas instalacji kabla koncentrycznego T-100 należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, aby uniknąć deformacji dielektryka, co mogłoby prowadzić do wzrostu współczynnika fali stojącej (WFS). Zaleca się stosowanie dedykowanych złączy kompresyjnych typu F, które zapewniają szczelność elektromagnetyczną i trwałość mechaniczną połączenia. Przy prowadzeniu kabla w korytach kablowych lub peszlach, należy unikać nadmiernego naciągu mechanicznego. W przypadku montażu w pionach teletechnicznych, kabel powinien być mocowany za pomocą systemowych uchwytów co 50-80 cm, aby zapobiec jego osiadaniu pod własnym ciężarem.

FAQ

• Czy kabel T-100 nadaje się do układania bezpośrednio w ziemi? Prezentowany model posiada powłokę PVC w kolorze białym, która jest dedykowana do zastosowań wewnętrznych. Do układania w ziemi zaleca się stosowanie kabli z powłoką PE (czarną) z wypełnieniem żelowym.
• Jaka jest główna zaleta miedzianej żyły wewnętrznej? Miedź (Cu) w porównaniu do stali miedziowanej (CCS) oferuje znacznie niższą rezystancję dla prądu stałego, co jest kluczowe przy zasilaniu przedwzmacniaczy antenowych lub konwerterów LNB poprzez kabel koncentryczny.
• Czy kabel jest odporny na promieniowanie UV? Powłoka PVC posiada standardową odporność, jednak przy długotrwałej ekspozycji na silne słońce na zewnątrz budynków zaleca się prowadzenie kabla w rurach osłonowych odpornych na UV.
