Kabel koncentryczny 100 dB PKO100 biały (karton 250m) 053136 | 05103001 PROTEC.class

Alternatywny kod produktu: 053136

Opis i Kluczowe Cechy

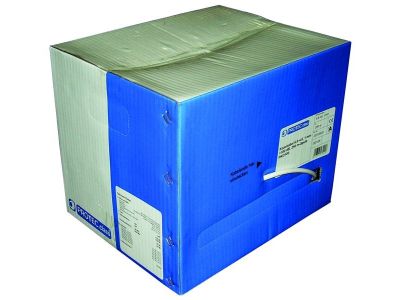

Kabel koncentryczny PKO100 (symbol 05103001) w kolorze białym, w kartonie dystrybucyjnym 250 m, to potrójnie ekranowany przewód o impedancji 75 Ω i współczynniku ekranowania 100 dB. Przeznaczony do transmisji sygnałów analogowych i cyfrowych w instalacjach satelitarnych oraz kablowych. Fizycznie spieniony dielektryk i żyła wewnętrzna ze stali miedziowanej (StCu) zapewniają niskie tłumienie, a odporność na promieniowanie UV umożliwia zastosowanie na zewnątrz budynków. Średnica zewnętrzna kabla wynosi 6,8 mm.

• Współczynnik ekranowania 100 dB (3-krotne ekranowanie: klejona folia aluminiowa + splot aluminiowy + folia aluminiowa): skuteczna ochrona przed zakłóceniami elektromagnetycznymi i interferencjami – stabilna transmisja sygnału nawet w trudnym elektromagnetycznie otoczeniu.
• Impedancja falowa 75 Ω: optymalne dopasowanie do typowych instalacji satelitarnych, telewizji kablowej i systemów CCTV – minimalizacja odbić i strat sygnału.
• Klasa ekranowania A (30–3000 MHz): wysoka skuteczność w szerokim paśmie częstotliwości – obsługa zarówno sygnałów analogowych (TV, radio) jak i cyfrowych (DVB, HD‑TVI).
• Fizycznie spieniony materiał dielektryczny: niski współczynnik tłumienia i stabilna impedancja w całym zakresie częstotliwości – niezawodna jakość transmisji na dłuższych odcinkach.
• Oznaczniki metrowe na powłoce zewnętrznej: precyzyjne odmierzanie i cięcie kabla na wymaganą długość – przyspieszenie i ułatwienie prac montażowych.

Zgodność z Normami

Kabel koncentryczny PKO100 spełnia wymagania europejskich norm dotyczących kabli koncentrycznych stosowanych w instalacjach telekomunikacyjnych i satelitarnych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Dzięki wysokiemu ekranowaniu i szerokiemu pasmu przenoszenia kabel PKO100 biały sprawdza się w wielu scenariuszach instalacyjnych – wewnątrz i na zewnątrz budynków:

• Instalacje anten naziemnych i satelitarnych – dystrybucja sygnału TV i radio (DVB‑T2, DVB‑S2).
• Sieci telewizji kablowej (CATV) – doprowadzenie sygnałów analogowych i cyfrowych do abonentów.
• Systemy monitoringu wizyjnego (CCTV) – transmisja obrazu z kamer analogowych, HD‑TVI oraz AHD.
• Domowe sieci multimedialne – łączenie źródła sygnału (tuner, dekoder) z odbiornikami w różnych pomieszczeniach.

Wskazówki Montażowe

Montaż kabla koncentrycznego powinien być przeprowadzony przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Kabel można układać w korytkach, na szynach kablowych lub w listwach przypodłogowych, zachowując minimalny promień gięcia zgodny z zaleceniami producenta. Do cięcia i zakończenia kabla należy stosować narzędzia przeznaczone do kabli koncentrycznych, aby nie uszkodzić ekranowania i dielektryka. Złącza (np. typu F lub IEC) powinny być dobrane do impedancji 75 Ω i prawidłowo zaciśnięte. Po zakończeniu instalacji zaleca się sprawdzenie ciągłości ekranu oraz pomiar impedancji.

FAQ

• Czy kabel koncentryczny PKO100 nadaje się do montażu na zewnątrz budynku? Tak, kabel jest odporny na promieniowanie UV, co pozwala na stosowanie go w instalacjach zewnętrznych. Należy jednak zabezpieczyć złącza przed bezpośrednim działaniem wilgoci (np. za pomocą termokurczu lub taśmy uszczelniającej).
• Jaką impedancję ma kabel i czy mogę go użyć z typowymi złączami F? Impedancja kabla wynosi 75 Ω – jest to standard dla instalacji satelitarnych, telewizji kablowej i CCTV. Kabel współpracuje ze złączami F 75 Ω oraz złączami IEC (PAL).
• Jaki współczynnik ekranowania ma ten kabel? Współczynnik ekranowania wynosi 100 dB. Trzy warstwy ekranu (folia Al, splot Al, folia Al) zapewniają skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest szczególnie istotne w instalacjach z dużą liczbą urządzeń elektrycznych.
