Kabel koncentryczny 100 dB PKO-S100 biały (szpula 100m) 053135 | 05103000 PROTEC.class

Alternatywny kod produktu: 053135

Opis i Kluczowe Cechy

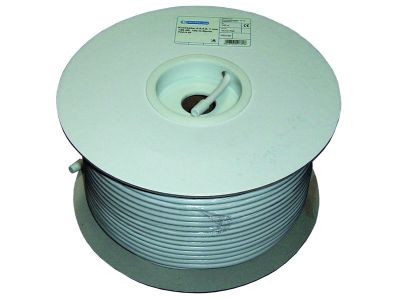

Kabel koncentryczny PKO-S100 (symbol 05103000) w kolorze białym, na szpuli kartonowej o długości 100 m, został zaprojektowany do transmisji sygnałów analogowych i cyfrowych w instalacjach satelitarnych oraz kablowych. Dzięki współczynnikowi ekranowania na poziomie 100 dB zapewnia skuteczną ochronę przed zakłóceniami zewnętrznymi, a potrójne ekranowanie (klejona folia aluminiowa, splot aluminium, folia aluminiowa) gwarantuje stabilność transmisji w szerokim zakresie częstotliwości. Średnica zewnętrzna 6,8 mm oraz impedancja falowa 75 Ω czynią go uniwersalnym rozwiązaniem dla standardowych systemów antenowych i telewizji kablowej.

• Współczynnik ekranowania 100 dB: wysoka tłumienność zakłóceń elektromagnetycznych – niezawodna transmisja nawet w trudnych warunkach instalacyjnych.
• Potrójne ekranowanie (folia Al + splot Al + folia Al): wielowarstwowa ochrona przed sygnałami pasożytniczymi, zapewniająca klasę A w zakresie 30–3000 MHz.
• Żyła wewnętrzna z drutu StCu (1,0 mm): optymalny kompromis między elastycznością a przewodnością – łatwe prowadzenie kabla bez utraty parametrów.
• Fizycznie spieniony dielektryk: niskie tłumienie sygnału i stabilna impedancja falowa 75 Ω przez całą długość.
• Odporność na promieniowanie UV i oznaczniki metrowe: trwałość w instalacjach zewnętrznych oraz szybki podział na wymagane odcinki.

Zgodność z Normami

Kabel koncentryczny PKO-S100 spełnia wymagania europejskich norm dotyczących kabli koncentrycznych oraz posiada certyfikat CE. Produkt został zaklasyfikowany do klasy A w zakresie częstotliwości od 30 do 3000 MHz, co potwierdza jego wysoką jakość transmisyjną. Przed montażem należy upewnić się, że kabel jest stosowany zgodnie z przeznaczeniem i lokalnymi przepisami instalacyjnymi.

Zastosowanie

Kabel PKO-S100 przeznaczony jest do przesyłania sygnałów analogowych i cyfrowych w systemach antenowych, telewizji kablowej oraz instalacjach satelitarnych. Sprawdzi się zarówno wewnątrz, jak i na zewnątrz budynków (dzięki odporności UV).

• Instalacje telewizji satelitarnej i naziemnej (DVB-S/S2, DVB-T/T2) – sygnał z anteny do odbiornika.
• Sieci telewizji kablowej (CATV) – dystrybucja sygnału w budynkach mieszkalnych i komercyjnych.
• Systemy monitoringu i transmisji wideo (kamery analogowe HD-TVI/CVI/AHD) – podłączenie kamer do rejestratora.
• Łącza sygnałowe w instalacjach radiowych i szerokopasmowych – tam, gdzie wymagana jest impedancja 75 Ω i wysoki stopień ekranowania.

Wskazówki Montażowe

Montaż kabla koncentrycznego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć wszystkie źródła sygnału i zasilania. Podczas układania kabla zachowaj minimalny promień gięcia zgodny z dokumentacją producenta (dla kabla 6,8 mm zalecany promień ≥ 8× średnica zewnętrzna). Używaj odpowiednich złącz kompresyjnych lub zaciskanych dopasowanych do średnicy kabla. Oznaczniki metrowe ułatwiają precyzyjny odcinek – tnij tylko przy użyciu narzędzia do kabli koncentrycznych, aby nie uszkodzić ekranu i dielektryka.

FAQ

• Jaka jest impedancja falowa tego kabla? Impedancja falowa wynosi 75 Ω – jest to standard dla instalacji telewizyjnych, satelitarnych i kamer analogowych.
• Czy kabel nadaje się do montażu na zewnątrz? Tak, kabel jest odporny na promieniowanie UV, co umożliwia stosowanie go w instalacjach zewnętrznych (np. na dachu, elewacji). Należy jednak chronić końcówki przed wilgocią za pomocą odpowiednich złącz.
• Co oznacza klasa A (30–3000 MHz)? Klasa A określa poziom ekranowania – kabel zapewnia wysoką skuteczność tłumienia zakłóceń w zakresie od 30 MHz do 3 GHz, co pokrywa pasma używane w telewizji, radiu i satelitach.
