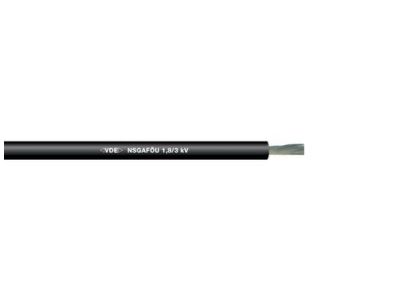

Kabel gumowy NSGAFOU 1x70 1,8/3KV BĘBEN | 1600309 Lapp Kabel

Opis i Kluczowe Cechy

Kabel gumowy NSGAFOU 1×70 mm² o napięciu znamionowym U0/U 1,8/3 kV (symbol 1600309) to przewód zasilający przeznaczony do połączeń nieruchomych w instalacjach przemysłowych i taborze szynowym. Dzięki certyfikatowi VDE i zachowaniu giętkości nawet do –25°C sprawdza się w trudnych warunkach środowiskowych, w tym w obecności olejów i wilgoci. Konstrukcja jednożyłowa o przekroju 70 mm² zapewnia odpowiednią zdolność przewodzenia prądu przy dużych obciążeniach.

• Napięcie znamionowe U0/U 1,8/3 kV: umożliwia bezpieczną pracę w obwodach o podwyższonym napięciu, w tym w instalacjach odpornych na zwarcia do 1000 V.
• Budowa jedn Żyłowa 1×70 mm²: duży przekrój zapewnia niską rezystancję i wysoką obciążalność prądową przy zachowaniu elastyczności.
• Certyfikat VDE: potwierdza zgodność z rygorystycznymi normami bezpieczeństwa i niezawodności, co gwarantuje sprawdzoną jakość.
• G iętkość do –25°C: ułatwia układanie w niskich temperaturach, zachowując elastyczność bez ryzyka pęknięcia izolacji.
• Odporność na środowiska suche i oleiste: wszechstronność zastosowań – od rozdzielnic po maszyny przemysłowe i pojazdy szynowe.

Zgodność z Normami

Kabel posiada certyfikat VDE, co potwierdza zgodność z wymaganiami norm DIN oraz europejskimi standardami bezpieczeństwa. Produkt oznaczony znakiem CE. Przeznaczony do zastosowań zgodnych z typem VDE NSGAFÖU – do połączeń nieruchomych w instalacjach o napięciu do 3 kV.

Zastosowanie

Kabel NSGAFOU 1x70 1,8/3 kV dedykowany jest do połączeń nieruchomych w obiektach przemysłowych oraz transporcie szynowym. Sprawdza się w miejscach narażonych na oleje, wilgoć oraz obciążenia mechaniczne.

• Okablowanie wewnątrz rozdzielnic i szaf sterowniczych w instalacjach przemysłowych.
• Połączenia nieruchome w kanałach instalacyjnych i zamkniętych kanałach kablowych.
• Instalacje w pojazdach szynowych (kolej, tramwaje) oraz autobusach – zgodność z normami taborowymi.
• Okablowanie obwodów wewnątrz maszyn i urządzeń, w środowiskach suchych i oleistych.

Wskazówki Montażowe

Montaż i układanie kabla mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel przeznaczony do połączeń nieruchomych – należy zachować minimalne promienie gięcia zgodne z dokumentacją producenta. Przy zaciskaniu końcówek stosować narzędzia zalecane dla żył wielodrutowych klasy 5. Przekrój przewodu (70 mm²) wymaga odpowiednio dobranych zabezpieczeń nadprądowych. W środowiskach narażonych na oleje zaleca się dodatkową ochronę mechaniczną w miejscach narażonych na uszkodzenia.

FAQ

• Czy kabel nadaje się do układania na zewnątrz? Producent przewiduje zastosowanie w suchych i oleistych środowiskach wewnątrz obiektów oraz w pojazdach. Brak danych dotyczących bezpośredniego narażenia na promieniowanie UV – w przypadku instalacji zewnętrznych wymagana jest osłona.
• Jaka jest maksymalna temperatura pracy? W danych producenta podano zachowanie giętkości do –25°C. Górna granica temperatury nie została określona w źródle – zaleca się korzystanie z dokumentacji technicznej producenta.
• Czy kabel posiada atest VDE dla zastosowań w pojazdach szynowych? Tak, kabel jest certyfikowany zgodnie z typem VDE NSGAFÖU, co obejmuje zastosowania w taborze szynowym i autobusach. Posiada znak badawczy VDE potwierdzający zgodność z rygorystycznymi wymaganiami.
