Kabel falownikowy TOPFLEX-EMV-2YSLCY-J 4x2,5 0,6/1kV BĘBEN | 22085 Helukabel

Opis i Kluczowe Cechy

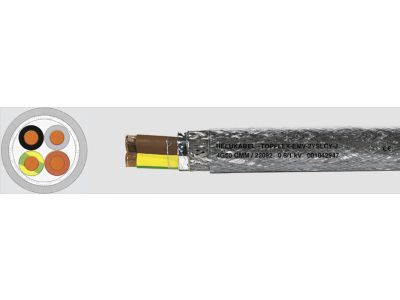

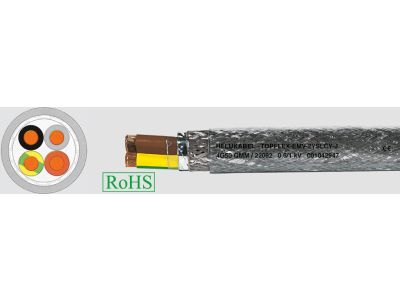

Kabel TOPFLEX-EMV-2YSLCY-J 4x2,5 to specjalistyczny przewód przyłączeniowy zaprojektowany z myślą o zasilaniu silników poprzez przetwornice częstotliwości (falowniki). Konstrukcja kabla opiera się na czterech żyłach o przekroju znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii przy napięciu roboczym 0,6/1kV. Kluczowym elementem jest podwójne ekranowanie, które zapewnia doskonałą kompatybilność elektromagnetyczną (EMC), eliminując zakłócenia emitowane przez napędy o zmiennej częstotliwości.

• Wysoka elastyczność: Specjalnie dobrana mieszanka PVC w powłoce zewnętrznej gwarantuje łatwość układania i szybką instalację nawet w trudnodostępnych miejscach.
• Ochrona EMC: Skuteczne ekranowanie chroni czułe urządzenia pomiarowe i sterownicze przed wpływem pól elektromagnetycznych.
• Wytrzymałość: Przewód jest przystosowany do średnich obciążeń mechanicznych w połączeniach elastycznych, gdzie nie występują siły rozciągające.
• Izolacja 2YSLCY: Zastosowanie polietylenu (PE) jako izolacji żył zapewnia niską pojemność roboczą, co jest kluczowe przy długich odcinkach kablowych łączących falownik z silnikiem.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami przemysłowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Kabel spełnia wymagania normy DIN VDE 0250, określającej parametry przewodów elektroenergetycznych. W zakresie kompatybilności elektromagnetycznej konstrukcja jest zgodna z normą EN 55011, co pozwala na jego stosowanie w środowiskach przemysłowych o wysokich wymaganiach dotyczących emisji zakłóceń. Przewód posiada oznaczenie CE i spełnia dyrektywy niskonapięciowe.

Zastosowanie

Kabel TOPFLEX-EMV-2YSLCY-J znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i napędów. Jest idealnym rozwiązaniem dla:

• Przemysłu maszynowego i metalurgicznego: Zasilanie obrabiarek, pras i linii produkcyjnych.
• Systemów transportowych: Napędy przenośników, taśmociągów oraz wind.
• Branży HVAC: Zasilanie wentylatorów, pomp i sprężarek w instalacjach klimatyzacyjnych.
• Przemysłu spożywczego i opakowaniowego: Gdzie wymagana jest wysoka higiena pracy i precyzja sterowania.
• Napędów SIMOVERT: Specjalnie dedykowany do współpracy z zaawansowanymi systemami przekształtnikowymi.

Wskazówki Montażowe

Aby w pełni wykorzystać właściwości ekranowania EMC, należy przestrzegać profesjonalnych zasad montażu. Ekran kabla musi być podłączony po obu stronach (zarówno przy falowniku, jak i przy silniku). Kluczowe jest zapewnienie połączenia na całym obwodzie ekranu (360°) przy użyciu specjalistycznych dławnic EMC. Należy unikać tworzenia tzw. "świńskich ogonków" (pigtails) z ekranu, gdyż drastycznie obniżają one skuteczność ochrony przed zakłóceniami wysokiej częstotliwości. Kabel przeznaczony jest do układania wewnątrz budynków – w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie powinien być wystawiany na bezpośrednie działanie warunków atmosferycznych bez dodatkowej osłony.

FAQ

Czy kabel może być stosowany w ruchomych prowadnicach łańcuchowych?
Kabel jest przeznaczony do połączeń elastycznych przy średnim obciążeniu mechanicznym, jednak w przypadku ciągłego ruchu w prowadnicach należy zweryfikować dopuszczalny promień gięcia i brak naprężeń rozciągających.

Dlaczego ekranowanie jest tak ważne w pracy z falownikiem?
Falowniki generują szybkie skoki napięcia, które są źródłem zakłóceń elektromagnetycznych. Ekranowanie zapobiega przenikaniu tych zakłóceń do innych kabli sygnałowych i urządzeń elektronicznych w szafie sterowniczej.

Czy kabel nadaje się do układania bezpośrednio w ziemi?
Nie, zgodnie ze specyfikacją kabel nie jest przeznaczony do układania bezpośrednio w ziemi ani na wolnym powietrzu bez odpowiedniego zabezpieczenia rurami osłonowymi odpornymi na UV.
