Kabel falownikowy TOPFLEX-EMV-2YSLCY-J 4x1,5 0,6/1kV BĘBEN | 22084 Helukabel

Opis i Kluczowe Cechy

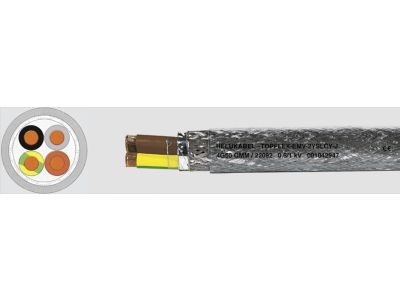

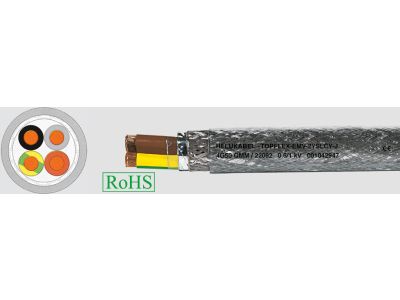

Kabel TOPFLEX-EMV-2YSLCY-J 4x1,5 to specjalistyczny przewód przyłączeniowy zaprojektowany z myślą o zasilaniu silników poprzez przetwornice częstotliwości (falowniki). Konstrukcja kabla opiera się na czterech żyłach o przekroju znamionowym 1,5 mm², co zapewnia optymalny przesył energii przy zachowaniu wysokiej elastyczności. Izolacja żył wykonana z polietylenu (2YS) charakteryzuje się niską pojemnością roboczą, co jest kluczowe dla minimalizacji strat mocy w układach napędowych o wysokiej częstotliwości przełączania.

Głównym atutem produktu jest podwójne ekranowanie (oplot z drutów miedzianych ocynowanych), które gwarantuje doskonałą kompatybilność elektromagnetyczną (EMC). Dzięki temu przewód skutecznie ogranicza emisję zakłóceń wysokoczęstotliwościowych do otoczenia oraz chroni sygnały sterujące przed wpływem pól zewnętrznych. Specjalna mieszanka PVC użyta do budowy powłoki zewnętrznej zapewnia odporność na średnie obciążenia mechaniczne oraz ułatwia szybką i sprawną instalację w trudnych warunkach przemysłowych.

Zgodność z Normami

• DIN VDE 0250: Przewód został wyprodukowany zgodnie z rygorystycznymi niemieckimi normami dotyczącymi kabli i przewodów elektroenergetycznych.
• EN 55011: Spełnia wymagania w zakresie dopuszczalnych poziomów zakłóceń elektromagnetycznych, co jest niezbędne w środowiskach przemysłowych i budynkach komercyjnych.
• EMC (Electromagnetic Compatibility): Konstrukcja ekranu zapewnia pełną zgodność z dyrektywami o kompatybilności elektromagnetycznej.
• Napięcie znamionowe 0,6/1kV: Przystosowany do pracy w instalacjach niskiego napięcia o podwyższonych wymaganiach izolacyjnych.

Zastosowanie

Kabel TOPFLEX-EMV-2YSLCY-J znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i napędów. Jest idealnym rozwiązaniem dla:

• Przemysłu maszynowego i metalurgicznego: Zasilanie obrabiarek, pras i linii produkcyjnych.
• Systemów transportowych: Napędy przenośników taśmowych, ciągów technologicznych oraz wind.
• Branży HVAC: Zasilanie wentylatorów, pomp i sprężarek w instalacjach klimatyzacyjnych.
• Przemysłu spożywczego i opakowaniowego: Tam, gdzie wymagana jest wysoka higiena pracy i niezawodność elektroniki sterującej.
• Napędów SIMOVERT: Specjalnie dedykowany do współpracy z zaawansowanymi systemami sterowania prędkością obrotową.

Wskazówki Montażowe

Aby w pełni wykorzystać właściwości ekranowania EMC, należy przestrzegać profesjonalnych zasad montażu:

• Podłączenie ekranu: Ekran musi być podłączony na obu końcach kabla (zarówno przy falowniku, jak i przy silniku).
• Połączenie obwodowe: Należy zapewnić połączenie na całym obwodzie ekranu (360°) przy użyciu specjalnych dławnic EMC lub klamer uziemiających.
• Promień gięcia: Należy zachować odpowiedni promień gięcia dla połączeń elastycznych, unikając naprężeń rozciągających, które mogłyby uszkodzić strukturę ekranu.
• Środowisko pracy: Przewód przeznaczony do układania w pomieszczeniach suchych, wilgotnych i mokrych. Nie należy stosować go na wolnym powietrzu bez dodatkowej ochrony przed promieniowaniem UV.

FAQ

1. Czy kabel może być stosowany w ruchomych prowadnicach łańcuchowych?
Kabel jest przeznaczony do połączeń elastycznych przy średnim obciążeniu mechanicznym, jednak przy braku stałych naprężeń rozciągających. W przypadku bardzo intensywnej pracy ciągłej w prowadnicach należy zweryfikować parametry cykli gięcia.

2. Dlaczego izolacja żył jest wykonana z polietylenu (PE), a nie z PVC?
Zastosowanie polietylenu pozwala na uzyskanie znacznie niższej pojemności kabla w porównaniu do standardowych izolacji PVC. Jest to kluczowe przy zasilaniu z falowników, ponieważ redukuje prądy upływu i straty energii.

3. Czy kabel jest odporny na oleje?
Specjalna mieszanka PVC powłoki zewnętrznej wykazuje dobrą odporność na standardowe substancje chemiczne stosowane w przemyśle, jednak w przypadku stałego kontaktu z agresywnymi olejami zaleca się konsultację techniczną.
