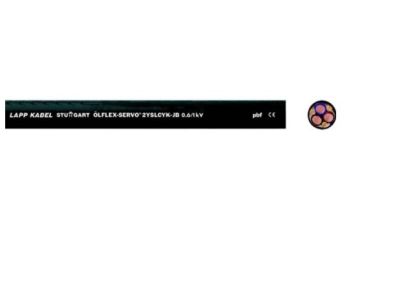

Kabel falownikowy OLFLEX SERVO 2YSLCYK-JB 3x95+3G16 0,6/1kV czarny BĘBEN | 0036449 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX SERVO 2YSLCYK-JB (indeks 0036449) w wersji 3x95+3G16 przeznaczony jest do przyłączenia silników elektrycznych do przetwornic częstotliwości. Dzięki podwójnemu ekranowaniu oraz izolacji niskopojemnościowej zapewnia niezawodną transmisję sygnału na długich dystansach, a zrównoważona konstrukcja 3+3 z trzecim uziemieniem ochronnym redukuje ryzyko powstawania szkodliwych prądów łożyskowych.

• Napięcie znamionowe U0/U 0,6/1 kV: umożliwia bezpieczną pracę w instalacjach niskiego napięcia z przetwornicami częstotliwości i silnikami o dużych mocach.
• Podwójne ekranowanie (folia aluminiowa + oplot miedziany): skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe przy długich trasach kablowych i pracy w środowiskach przemysłowych.
• Izolacja żył o niskiej pojemności: minimalizuje tłumienie sygnału i umożliwia stosowanie kabla na znaczne odległości bez pogorszenia parametrów transmisji.
• Zrównoważona konstrukcja 3+3 z trzecim uziemieniem ochronnym (3G16): zapobiega przepływowi niepożądanych prądów przez łożyska silnika, co wydłuża żywotność napędów i zmniejsza ryzyko awarii.
• Giętka budowa w osłonie PVC odpornej na kwasy, zasady i ograniczoną odporność na oleje: ułatwia prowadzenie w suchych, wilgotnych i mokrych pomieszczeniach, również na zewnątrz (wersja czarna, z uwzględnieniem zakresu temperatury).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm międzynarodowych oraz posiada certyfikat CE zgodnie z deklaracją producenta. Dopuszczenie do stosowania w instalacjach przemysłowych i budynkowych wymaga montażu zgodnie z wytycznymi dokumentacji technicznej.

Zastosowanie

Kabel OLFLEX SERVO 2YSLCYK-JB przeznaczony jest do łączenia przetwornic częstotliwości z silnikami elektrycznymi w układach napędowych, szczególnie tam, gdzie wymagane jest ekranowanie EMI i odporność na zakłócenia. Sprawdza się w następujących scenariuszach:

• Połączenie falownika z silnikiem w maszynach przemysłowych (obrabiarki, pompy, wentylatory) – ochrona przed zakłóceniami elektromagnetycznymi.
• Zasilanie dużych napędów (3x95 mm² + przewód ochronny 16 mm²) – przenoszenie wysokich prądów przy napięciu do 1 kV.
• Instalacje w suchych, wilgotnych i mokrych środowiskach, np. hale produkcyjne, przepompownie – odporność PVC na kwasy, zasady i ograniczoną olejoodporność.
• Zastosowania zewnętrzne przy zachowaniu zakresu temperatur (do -15°C dla wersji czarnej) – elastyczność w warunkach zmiennych temperatur.

Wskazówki Montażowe

Kabel powinien być układany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Minimalne promienie gięcia oraz parametry mocowania należy dostosować do wartości podanych w dokumentacji producenta. Przekrój żył (95 mm² dla faz i 16 mm² dla PE) dobiera się do prądu obciążenia i długości trasy. Kabel nie jest przeznaczony do ciągłego ruchu – dopuszcza się sporadyczne ruchy podczas instalacji.

FAQ

• Czy kabel jest ekranowany? Tak – posiada podwójne ekranowanie: folia aluminiowa oraz miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
• Do jakiej temperatury można go stosować na zewnątrz? Wersja czarna dopuszczona jest do użytku zewnętrznego w zakresie temperatur do -15°C (przy elastycznym zastosowaniu). W niższych temperaturach może stracić elastyczność.
• Jaka jest konstrukcja żył – czy jest to wersja 3+3? Tak, oferowany wariant 3x95+3G16 to zrównoważona konstrukcja z trzema żyłami fazowymi (95 mm²) oraz trzema żyłami ochronnymi (16 mm² każda), co zmniejsza prądy łożyskowe w silnikach.
