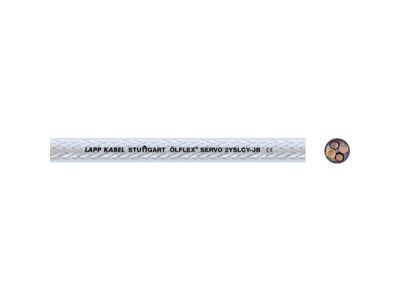

Kabel falownikowy OLFLEX SERVO 2YSLCYK-JB 4G25 0,6/1kV BĘBEN | 0036431 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX SERVO 2YSLCYK-JB (symbol 0036431) produkcji Lapp to ekranowany przewód przyłączeniowy do silników o napięciu znamionowym 0,6/1 kV i przekroju 4G25. Dzięki podwójnemu ekranowaniu z folii aluminiowej i miedzianego oplotu oraz izolacji żył o niskiej pojemności umożliwia bezproblemową transmisję sygnałów na długich dystansach między przetwornicą częstotliwości a silnikiem. Giętka budowa ułatwia instalację w ciasnych przestrzeniach, a odporny na kwasy i zasady płaszcz PVC gwarantuje trwałość w trudnych warunkach przemysłowych.

• Przekrój 4G25 (4 żyły po 25 mm²): umożliwia zasilanie dużych napędów elektrycznych o znacznym poborze prądu bez ryzyka przegrzania przewodu.
• Podwójne ekranowanie (folia aluminiowa + oplot miedziany o wysokim stopniu pokrycia): skutecznie chroni przed zakłóceniami elektromagnetycznymi, zapewniając czystą transmisję sygnałów sterujących i zapobiegając emisji zakłóceń do otoczenia.
• Izolacja żył o niskiej pojemności: pozwala na stosowanie długich ścieżek transmisji między przetwornicą a silnikiem bez degradacji sygnału ani spadku wydajności napędu.
• Płaszcz PVC odporny na kwasy i zasady: zwiększa trwałość kabla w agresywnych środowiskach przemysłowych, a ograniczona odporność na oleje rozszerza zakres zastosowań.
• Gietka konstrukcja: ułatwia prowadzenie kabla w ciasnych korytach, na drabinkach oraz przy sporadycznych ruchach, skracając czas montażu.

Zgodność z Normami

Kabel OLFLEX SERVO 2YSLCYK-JB spełnia wymagania europejskich norm kablowych i posiada certyfikat CE. Napięcie znamionowe 0,6/1 kV jest zgodne z powszechnie stosowanymi standardami dla przewodów siłowych w instalacjach przemysłowych.

Zastosowanie

Kabel zaprojektowano do łączenia przetwornic częstotliwości z silnikami elektrycznymi w napędach wymagających stabilnej transmisji sygnałów i odporności na zakłócenia. Sprawdza się zarówno w instalacjach nieruchomych, jak i przy sporadycznych ruchach.

• Łączenie przetwornic częstotliwości z silnikami w maszynach przemysłowych (napędy pomp, wentylatorów, przenośników).
• Zasilanie dużych napędów o mocy wymagającej przekroju 25 mm², gdzie niezawodność i niskie straty są kluczowe.
• Instalacje w suchych, wilgotnych i mokrych pomieszczeniach, w tym w środowiskach narażonych na działanie kwasów i zasad.
• Systemy automatyki budynkowej i przemysłowej z przetwornicami wymagającymi ekranowanych połączeń silnikowych.

Wskazówki Montażowe

Montaż kabla może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed rozpoczęciem prac należy sprawdzić zgodność przekroju przewodów z obciążeniem i zabezpieczeniami nadprądowymi. Kabel należy prowadzić z zachowaniem odpowiednich promieni gięcia (zgodnie z dokumentacją producenta), unikając ostrych krawędzi. Końcówki kablowe i zaciski dobrać do przekroju 25 mm². Podczas układania w wiązkach uwzględnić derating prądowy wynikający z temperatury otoczenia. Po zakończeniu instalacji wykonać pomiary rezystancji izolacji i ciągłości ekranu.

FAQ

• Czy kabel nadaje się do układania na stałe, czy tylko do ruchomych połączeń? Przeznaczony jest zarówno do instalacji nieruchomych, jak i do sporadycznych ruchów, np. przy okresowym przestawianiu maszyn. Nie jest przewidziany do ciągłego zginania w prowadnikach kablowych.
• Jaka jest odporność płaszcza na oleje? Płaszcz PVC ma ograniczoną odporność na oleje – sprawdza się przy sporadycznym kontakcie, ale w przypadku stałego zanurzenia lub intensywnego działania olejów zalecamy wybór wersji z płaszczem PUR (jeśli dostępna).
• Czy kabel można stosować na zewnątrz? Standardowa wersja z przezroczystym płaszczem nie jest rekomendowana do stałego użytku na zewnątrz. Dostępne są wersje czarne odporne na promieniowanie UV – należy sprawdzić odpowiedni wariant przed zamówieniem.
