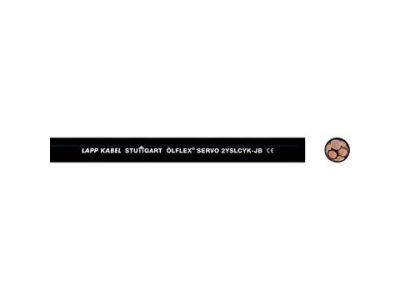

Kabel falownikowy OLFLEX SERVO 2YSLCYK JB 3x2,5 + 3G0,5 0,6/1kV BĘBEN | 0036440 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX SERVO 2YSLCYK JB od LAPP (symbol 0036440) o przekroju 3x2,5 mm² + 3G0,5 mm² i napięciu znamionowym U0/U 0,6/1 kV to specjalistyczny przewód przyłączeniowy do łączenia przetwornic częstotliwości z silnikami elektrycznymi. Dzięki podwójnemu ekranowaniu i izolacji o niskiej pojemności zapewnia niezawodną transmisję sygnału nawet na długich dystansach, jednocześnie redukując ryzyko uszkodzeń łożysk silnikowych.

• Przekrój 3x2,5 mm² + 3G0,5 mm²: umożliwia jednoczesne zasilanie silnika oraz prowadzenie przewodów ochronnych i sygnałowych, co upraszcza instalację i poprawia bezpieczeństwo.
• Napięcie znamionowe U0/U 0,6/1 kV: gwarantuje bezpieczną pracę w typowych instalacjach przemysłowych, zapewniając odpowiedni margines wytrzymałości izolacji.
• Podwójne ekranowanie (folia aluminiowa + oplot miedziany o wysokim stopniu pokrycia): skutecznie tłumi zakłócenia elektromagnetyczne (EMI), co jest kluczowe przy długich trasach między falownikiem a silnikiem.
• Izolacja żyły o niskiej pojemności: minimalizuje straty sygnału i umożliwia stosowanie kabla na wydłużonych odcinkach bez degradacji jakości transmisji.
• Giętka konstrukcja (klasa żyły 5) oraz zrównoważona budowa 3+3: ułatwia prowadzenie w korytach kablowych i w ciasnych przestrzeniach, a dodanie trzeciej żyły ochronnej zapobiega powstawaniu szkodliwych prądów łożyskowych, wydłużając żywotność silnika.

Zgodność z Normami

Kabel OLFLEX SERVO 2YSLCYK JB spełnia wymagania europejskich norm dotyczących przewodów sterowniczych i przyłączeniowych. Posiada certyfikat CE oraz deklarację zgodności producenta LAPP. Konstrukcja i materiały są zgodne z danymi katalogowymi producenta.

Zastosowanie

Kabel został zaprojektowany do pracy w aplikacjach napędowych z przetwornicami częstotliwości, gdzie wymagana jest odporność na średnie obciążenia mechaniczne oraz ochrona przed zakłóceniami.

• Łączenie falowników z silnikami w maszynach produkcyjnych, obrabiarkach i robotach przemysłowych
• Instalacje w suchych, wilgotnych i mokrych pomieszczeniach przemysłowych o podwyższonej wilgotności
• Zastosowania w środowiskach z ograniczoną odpornością na oleje oraz narażonych na działanie kwasów i zasad
• Wersja czarna – dopuszczona do użytku na zewnątrz budynków (z uwzględnieniem zakresu temperatur dla elastycznego stosowania do -15°C)

Wskazówki Montażowe

Montaż i podłączenie kabla mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel przeznaczony do układania na stałe lub sporadycznych ruchów (np. podczas konserwacji). Należy przestrzegać zaleceń producenta dotyczących minimalnego promienia gięcia oraz temperatury otoczenia podczas instalacji. W środowiskach wilgotnych zaleca się stosowanie odpowiednich dławików kablowych i przepustów zapewniających szczelność.

FAQ

• Czy kabel nadaje się do stosowania w ruchu ciągłym, np. w łańcuchach kablowych? Nie, kabel OLFLEX SERVO 2YSLCYK JB jest przeznaczony do połączeń nieruchomych i sporadycznych ruchów. Do aplikacji w łańcuchach kablowych zaleca się dedykowane przewody giętkie, np. z serii ÖLFLEX SERVO 7TCE.
• Jaka jest odporność kabla na oleje? Płaszcz PVC ma ograniczoną odporność na oleje. W przypadku stałego kontaktu z olejami przemysłowymi należy rozważyć wariant z płaszczem poliuretanowym. Kabel jest natomiast odporny na działanie kwasów i zasad.
• Czy kabel można układać na zewnątrz? Tak, wersja z czarnym płaszczem jest dopuszczona do użytku na zewnątrz, z zastrzeżeniem zakresu temperatury otoczenia. Należy jednak pamiętać, że PVC ma ograniczoną odporność na promieniowanie UV – w przypadku długotrwałej ekspozycji na słońce zaleca się dodatkową osłonę lub wybór kabla z płaszczem odpornego na UV.
