Kabel falownikowy OLFLEX SERVO 2YSLCY-JB 4G10 0,6/1kV czarny BĘBEN | 1136454 Lapp Kabel

Opis i Kluczowe Cechy

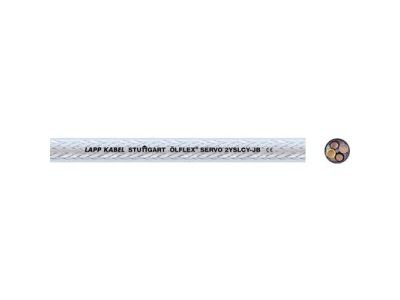

Kabel falownikowy OLFLEX SERVO 2YSLCY-JB 4G10 (symbol 1136454) to wysokiej jakości przewód przyłączeniowy przeznaczony do zasilania silników i współpracy z falownikami. Przewód 4-żyłowy o przekroju 10 mm², napięciu znamionowym 0,6/1 kV z izolacją PVC i podwójnym ekranowaniem zapewnia niezawodną transmisję sygnału oraz ochronę przed zakłóceniami elektromagnetycznymi. Giętka konstrukcja umożliwia zastosowanie zarówno w połączeniach nieruchomych, jak i ruchomych (z ograniczeniami).

• Przekrój 4G10: Przenosi duże moce, odpowiedni do zasilania dużych napędów elektrycznych i silników o wysokim poborze prądu.
• Podwójne ekranowanie (folia Al + miedziany oplot): Minimalizuje zakłócenia elektromagnetyczne, co jest kluczowe w aplikacjach falownikowych i napędowych.
• Izolacja żył o niskiej pojemności: Zapewnia długie ścieżki transmisji sygnału bez strat jakości, niezbędne w układach sterowania.
• Odporność na środowisko (sucho, wilgotno, mokro): Płaszcz zewnętrzny z PVC chroni przed wilgocią, kwasami i zasadami – idealny do trudnych warunków przemysłowych.
• Zakres temperatury do -15°C: Elastyczność w niskich temperaturach, co pozwala na stosowanie w nieogrzewanych halach lub na zewnątrz (z uwzględnieniem zakresu roboczego).

Zgodność z Normami

Kabel spełnia wymagania norm europejskich dla przewodów niskiego napięcia (PN-EN 60228, PN-EN 50525) oraz posiada certyfikację CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla kabli ekranowanych w aplikacjach przemysłowych.

Zastosowanie

Kabel falownikowy OLFLEX SERVO 2YSLCY-JB 4G10 znajduje zastosowanie w zaawansowanych układach napędowych i sterowania, gdzie kluczowa jest stabilność sygnału i ochrona przed zakłóceniami.

• Zasilanie i sterowanie silników elektrycznych w maszynach przemysłowych.
• Połączenia falowników z napędami w systemach automatyki i robotyki.
• Instalacje w suchych, wilgotnych i mokrych środowiskach przemysłowych (hale produkcyjne, oczyszczalnie, zakłady chemiczne).
• Układy o wysokich wymaganiach EMC, np. w energetyce wiatrowej lub systemach solarnych.

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu (3-punktowe uziemienie ochronne) w celu zapobiegania szkodliwym prądom łożyskowym. Minimalny promień gięcia nie powinien być mniejszy niż 10-krotność średnicy zewnętrznej kabla. Unikać naprężeń mechanicznych w miejscu przyłączenia do falownika/silnika. Przed montażem sprawdzić zakres temperatur pracy i środowisko instalacji.

FAQ

• Czy kabel może być stosowany w połączeniach ruchomych? Tak, ale jedynie w ograniczonych zakresach ruchu (sporadyczne ruchy). Nie jest przeznaczony do ciągłych, dynamicznych ruchów jak np. w robotyce.
• Jaki jest zakres temperatury pracy kabla? Kabel zachowuje elastyczność w temperaturach od -15°C do +90°C. Wersje czarne są odpowiednie do stosowania na zewnątrz, z zastrzeżeniem zakresu temperatury.
• Czy kabel wymaga dodatkowego uziemienia? Tak, zaleca się 3-punktowe uziemienie ochronne ekranu, aby zminimalizować ryzyko powstawania prądów łożyskowych w silniku.
