Kabel falownikowy OLFLEX SERVO 2YSLCY-JB 4G4,0 0,6/1kV BĘBEN | 0036427 Lapp Kabel

Opis i Kluczowe Cechy

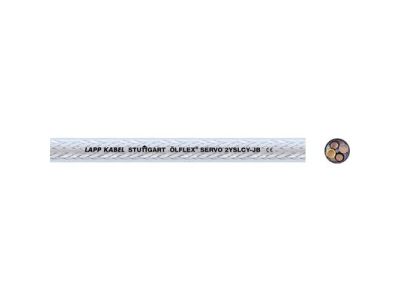

Kabel falownikowy ÖLFLEX® SERVO 2YSLCY-JB 4G4,0 to zaawansowane rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane specjalnie do zasilania silników elektrycznych sterowanych za pomocą przetwornic częstotliwości. Przewód charakteryzuje się konstrukcją 4-żyłową o przekroju znamionowym każdej żyły wynoszącym 4,0 mm², co pozwala na bezpieczne i stabilne zasilanie napędów o znacznej mocy. Dzięki zastosowaniu izolacji żył o niskiej pojemności dielektrycznej, kabel umożliwia realizację długich ścieżek transmisji energii przy minimalnych stratach mocy.

Kluczowym atutem produktu jest jego wyjątkowa kompatybilność elektromagnetyczna (EMC). Zastosowano tutaj podwójne ekranowanie składające się z folii laminowanej aluminium oraz gęstego oplotu z drutów miedzianych o wysokim stopniu pokrycia. Taka konstrukcja skutecznie eliminuje zakłócenia wysokiej częstotliwości, chroniąc wrażliwe układy sterowania w szafach automatyki. Przezroczysty płaszcz zewnętrzny wykonany ze specjalnej mieszanki PVC zapewnia odporność na działanie kwasów i zasad, a także wykazuje ograniczoną odporność na oleje przemysłowe.

Zgodność z Normami

Przewód ÖLFLEX® SERVO 2YSLCY-JB został zaprojektowany do pracy pod napięciem znamionowym U0/U: 0,6/1 kV, co czyni go idealnym do zastosowań przemysłowych o podwyższonych wymaganiach izolacyjnych. Produkt spełnia rygorystyczne normy bezpieczeństwa dotyczące giętkości i wytrzymałości mechanicznej w środowiskach produkcyjnych. Konstrukcja ekranu oraz izolacji wspiera redukcję prądów błądzących, co bezpośrednio przekłada się na ochronę łożysk silnika przed przedwczesnym zużyciem i erozją elektryczną, zgodnie z najlepszymi praktykami inżynierii napędowej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej, w szczególności:

• Połączenia między przetwornikami częstotliwości (falownikami) a silnikami elektrycznymi w dużych napędach.
• Instalacje w środowiskach suchych, wilgotnych oraz mokrych, gdzie wymagana jest wysoka szczelność i odporność chemiczna.
• Aplikacje wymagające średnich obciążeń mechanicznych przy połączeniach nieruchomych lub sporadycznie ruchomych.
• Przemysł maszynowy, linie produkcyjne oraz systemy transportu bliskiego, gdzie kluczowa jest eliminacja zakłóceń EMC.

Wskazówki Montażowe

Podczas montażu kabla ÖLFLEX® SERVO 2YSLCY-JB 4G4 należy zwrócić szczególną uwagę na prawidłowe uziemienie ekranu. Zaleca się stosowanie dławnic kablowych typu EMC (z kontaktem 360 stopni), aby zapewnić ciągłość ekranowania i skuteczne odprowadzanie zakłóceń do potencjału ziemi. Minimalny promień gięcia musi być dostosowany do charakteru pracy (nieruchoma lub sporadycznie ruchoma), aby uniknąć uszkodzenia struktury ekranu. Przewód jest giętki, co ułatwia układanie w korytach kablowych i peszlach, jednak należy unikać nadmiernego naciągu mechanicznego podczas instalacji.

FAQ

Czy kabel może być stosowany na zewnątrz?
Wersja z przezroczystym płaszczem PVC jest dedykowana głównie do wnętrz. Do zastosowań zewnętrznych zaleca się wersje czarne, które posiadają odpowiednią stabilizację UV, przy zachowaniu dopuszczalnych zakresów temperatur pracy.

Dlaczego niska pojemność izolacji jest ważna?
Niska pojemność żył redukuje prądy ładowania kabla, co jest krytyczne przy długich odcinkach między falownikiem a silnikiem. Zapobiega to niekontrolowanym wyłączeniom falownika i przegrzewaniu się układu.

Czy ten przewód chroni łożyska silnika?
Tak, dzięki swojej konstrukcji i skutecznemu ekranowaniu, przewód w dużym stopniu zapobiega powstawaniu szkodliwych prądów łożyskowych, co znacząco wydłuża żywotność jednostek napędowych.
