Kabel przekształtnikowy BITSERVO 2XSLCY-J 4x4,0 0,6/1KV BĘBEN | IP0052 Bitner

Opis i Kluczowe Cechy

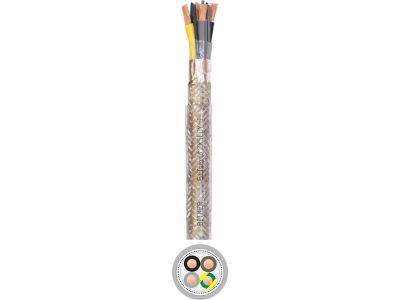

Kabel przekształtnikowy BITSERVO 2XSLCY-J 4x4,0 to specjalistyczne rozwiązanie zaprojektowane przez renomowanego producenta BITNER, dedykowane do zasilania silników sterowanych za pomocą przemienników częstotliwości (falowników). Konstrukcja kabla opiera się na czterech żyłach o przekroju znamionowym 4,0 mm², co gwarantuje stabilny przesył energii przy zachowaniu wysokiej sprawności układu napędowego. Kluczowym elementem jest zastosowanie izolacji z polietylenu usieciowanego (XLPE), która pozwala na pracę w wyższych temperaturach dopuszczalnych żył, co bezpośrednio przekłada się na podwyższoną obciążalność prądową w porównaniu do standardowych przewodów w izolacji PVC.

• Kompatybilność elektromagnetyczna (EMC): Specjalna konstrukcja ekranowania minimalizuje emisję zakłóceń elektromagnetycznych, chroniąc czułe urządzenia sterujące i pomiarowe w otoczeniu.
• Niska pojemność: Zastosowanie XLPE redukuje straty dielektryczne i spadki napięcia, co jest krytyczne przy długich liniach zasilających silniki.
• Napięcie znamionowe: Przewód pracuje w klasie napięcia 0,6/1 kV, co czyni go idealnym do ciężkich zastosowań przemysłowych.
• Giętkość: Wielodrutowe żyły miedziane zapewniają wysoką elastyczność, ułatwiając montaż w ciasnych korytach kablowych i szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli zasilających i kompatybilności elektromagnetycznej. Kabel BITSERVO 2XSLCY-J spełnia wymagania w zakresie odporności na rozprzestrzenianie płomienia, co podnosi poziom bezpieczeństwa pożarowego w obiektach przemysłowych. Zastosowane materiały są zgodne z dyrektywami środowiskowymi, a proces produkcji podlega ścisłej kontroli jakości, co potwierdza certyfikacja producenta BITNER.

Zastosowanie

Kabel BITSERVO 2XSLCY-J 4x4,0 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i napędów elektrycznych. Jest niezastąpiony w:

• Zasilaniu silników elektrycznych sterowanych falownikami w liniach technologicznych.
• Połączeniach ruchomych w maszynach przemysłowych, gdzie wymagana jest odporność na drgania.
• Instalacjach w pomieszczeniach suchych oraz wilgotnych dzięki wytrzymałej powłoce zewnętrznej.
• Premyśle ciężkim, chemicznym i spożywczym, gdzie stabilność pracy napędów jest priorytetem.
• Systemach klimatyzacji i wentylacji opartych na regulacji obrotów silników.

Wskazówki Montażowe

Aby w pełni wykorzystać potencjał kabla BITSERVO i zapewnić poprawną ochronę EMC, należy przestrzegać poniższych zaleceń:

• Ekranowanie: Ekran kabla powinien być uziemiony obustronnie (zarówno przy falowniku, jak i przy silniku) za pomocą specjalnych dławnic EMC zapewniających kontakt 360 stopni.
• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby uniknąć uszkodzenia struktury ekranu i izolacji XLPE.
• Układanie: Kabel może być układany na stałe w korytach kablowych lub stosowany w połączeniach ruchomych, o ile nie występują ekstremalne siły rozciągające.
• Moment dokręcania: Przy podłączaniu żył 4,0 mm² do zacisków falownika należy stosować odpowiedni moment dokręcania zgodny z dokumentacją urządzenia, aby zapobiec przegrzewaniu się styków.

FAQ

Czy kabel BITSERVO 2XSLCY-J może być stosowany na zewnątrz?
Kabel jest przeznaczony głównie do pracy wewnątrz budynków (pomieszczenia suche i wilgotne). W przypadku instalacji zewnętrznych należy upewnić się, że jest chroniony przed bezpośrednim działaniem promieniowania UV, chyba że karta katalogowa konkretnej partii stanowi inaczej.

Dlaczego izolacja XLPE jest lepsza od PVC w układach z falownikami?
Izolacja XLPE charakteryzuje się znacznie niższą przenikalnością elektryczną, co redukuje pojemność kabla. W układach z przemiennikami częstotliwości ogranicza to prądy upływu i chroni łożyska silnika oraz poprawia efektywność przesyłu energii.

Czy ten kabel nadaje się do prowadnic łańcuchowych?
Kabel jest giętki i nadaje się do połączeń ruchomych, jednak w przypadku bardzo intensywnej pracy w prowadnicach o dużej częstotliwości cykli, zaleca się weryfikację z parametrami dedykowanych kabli serii BITNER przeznaczonych stricte do prowadnic.
