Kabel przekształtnikowy BITSERVO 2XSLCY-J 4x1,5 0,6/1KV BĘBEN | IP0050 Bitner

Opis i Kluczowe Cechy

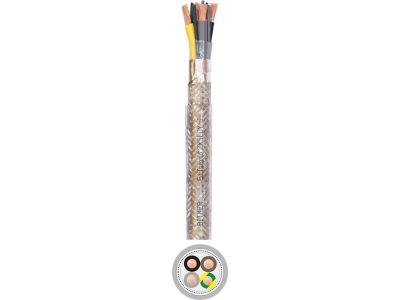

Kabel przekształtnikowy BITSERVO 2XSLCY-J 4x1,5 0,6/1KV to zaawansowane rozwiązanie inżynieryjne zaprojektowane przez renomowanego producenta BITNER, dedykowane do zasilania silników sterowanych za pomocą przemienników częstotliwości (falowników). Specjalna konstrukcja kabla o przekroju znamionowym 1,5 mm² dla każdej z czterech żył miedzianych zapewnia optymalne parametry pracy w wymagających środowiskach przemysłowych. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XLPE), która znacząco podnosi dopuszczalną temperaturę pracy żył, a tym samym zwiększa obciążalność prądową w porównaniu do standardowych przewodów o izolacji PVC.

• Kompatybilność Elektromagnetyczna (EMC): Specjalny ekran o wysokim stopniu krycia skutecznie minimalizuje emisję zakłóceń elektromagnetycznych, co jest krytyczne przy współpracy z falownikami.
• Niska Pojemność: Zastosowanie izolacji XLPE pozwala na uzyskanie znacznie niższej pojemności roboczej kabla, co redukuje straty energii oraz ogranicza występowanie prądów upływu.
• Wytrzymałość Napięciowa: Napięcie znamionowe 0,6/1 kV gwarantuje bezpieczną pracę w instalacjach niskiego napięcia o podwyższonych wymaganiach izolacyjnych.
• Elastyczność: Giętka konstrukcja żył ułatwia układanie kabla w ciasnych przestrzeniach oraz pozwala na jego wykorzystanie w połączeniach ruchomych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli zasilających i sterowniczych. Kabel BITSERVO 2XSLCY-J spełnia wymagania w zakresie odporności na rozprzestrzenianie płomienia, co podnosi poziom bezpieczeństwa pożarowego w obiektach przemysłowych. Konstrukcja ekranu oraz materiały izolacyjne są dobrane tak, aby zapewnić pełną zgodność z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co jest niezbędne do uzyskania certyfikacji CE dla całych układów napędowych.

Zastosowanie

Kabel BITSERVO 2XSLCY-J znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej i energetyce. Jest idealnym wyborem do:

• Zasilania silników elektrycznych sterowanych falownikami w liniach technologicznych.
• Połączeń w obrębie maszyn przemysłowych pracujących w środowiskach suchych oraz wilgotnych.
• Instalacji w układach klimatyzacji i wentylacji, gdzie wymagana jest wysoka odporność na zakłócenia.
• Montażu na stałe w korytach kablowych oraz do połączeń ruchomych (przy zachowaniu odpowiednich promieni gięcia).

Wskazówki Montażowe

Podczas instalacji kabla BITSERVO 2XSLCY-J należy zwrócić szczególną uwagę na prawidłowe zakończenie ekranu. Aby zachować pełną kompatybilność elektromagnetyczną, zaleca się stosowanie specjalistycznych dławnic EMC, które zapewniają kontakt obwodowy (360°) ekranu z obudową urządzenia lub szafy sterowniczej. Należy unikać tworzenia tzw. "świńskich ogonków" z ekranu, gdyż drastycznie obniża to skuteczność ochrony przed zakłóceniami. Podczas układania w niskich temperaturach należy pamiętać o zachowaniu minimalnego promienia gięcia, aby nie uszkodzić struktury izolacji XLPE oraz ekranu miedzianego.

FAQ

Czy kabel BITSERVO 2XSLCY-J może być stosowany na zewnątrz?
Zgodnie ze specyfikacją, kabel jest przeznaczony do pracy w pomieszczeniach suchych i wilgotnych. W przypadku instalacji zewnętrznych należy upewnić się, że trasa kablowa jest zabezpieczona przed bezpośrednim działaniem promieniowania UV, chyba że karta katalogowa producenta stanowi inaczej dla danej partii wykonania.

Dlaczego izolacja XLPE jest lepsza od PVC w układach napędowych?
Izolacja XLPE charakteryzuje się niższą przenikalnością elektryczną, co skutkuje mniejszą pojemnością kabla. W układach z falownikami pozwala to na stosowanie dłuższych odcinków przewodów bez ryzyka wystąpienia nadmiernych przepięć na zaciskach silnika oraz redukuje straty mocy.

Jaki jest zakres temperatur pracy tego kabla?
Dzięki zastosowaniu polietylenu usieciowanego, kabel może pracować przy wyższych temperaturach żyły (do 90°C przy pracy ciągłej), co pozwala na przesyłanie większych prądów niż w przypadku kabli PVC o tym samym przekroju.
