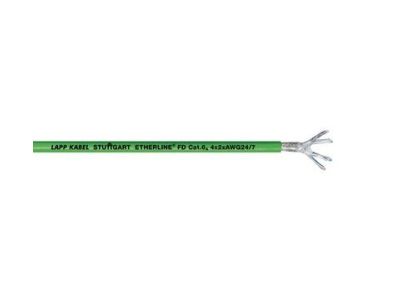

Kabel teleinformatyczny ETHERLINE FD CAT.6A 4x2x24/7AWG BĘBEN | 2170485 Lapp Kabel

Opis i Kluczowe Cechy

Kabel ETHERLINE FD CAT.6A 4x2x24/7AWG (symbol 2170485) to wysokiej jakości przewód Ethernet przeznaczony do transmisji danych w standardach Gigabit Ethernet, PROFINET® i EtherCAT®. Charakteryzuje się giętkością i odpornością na wielokrotne zginanie, co czyni go idealnym rozwiązaniem do ruchomych części maszyn oraz prowadnic łańcuchowych. Przeznaczony do aplikacji przemysłowych i sieciowych wymagających wysokiej przepustowości (do 500 MHz) i szybkości (do 10 Gbit/s).

• Ekranowanie SF/UTP: Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi dzięki folii aluminiowej i miedzianemu oplotowi ekranującemu – kluczowe w środowiskach przemysłowych.
• Giętkość i odporność na zginanie: Wytrzymuje 2,5 miliona cykli zginania w prowadnicach łańcuchowych, co gwarantuje długotrwałą niezawodność w dynamicznych aplikacjach.
• Transmisja do 500 MHz i 10 Gbit/s: Spełnia wymagania standardu CAT.6A, zapewniając stabilną i szybką transmisję danych w sieciach przemysłowych.
• Zastosowanie w sieciach PROFINET® i EtherCAT®: Zoptymalizowany do pracy w standardach przemysłowych, w tym do zasilania przez Ethernet (PoE) dla urządzeń o niskim poborze mocy.
• Warianty płaszcza zewnętrznego PVC lub PUR: PVC do suchych i wilgotnych środowisk, PUR (wariant „P”) do zastosowań zewnętrznych – bezhalogenowy, spełniający wymagania ochrony przeciwpożarowej.

Zgodność z Normami

Kabel spełnia wymogi standardów CAT.6A i posiada certyfikację UL/CSA, co umożliwia jego stosowanie na rynku północnoamerykańskim. Produkt jest zgodny z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Kabel ETHERLINE FD CAT.6A 4x2x24/7AWG znajduje zastosowanie w wymagających środowiskach przemysłowych, gdzie wymagana jest wysoka odporność na zakłócenia i wielokrotne zginanie.

• Przemysłowe sieci PROFINET® i EtherCAT® – do transmisji danych i zasilania przez Ethernet (PoE) w ruchomych częściach maszyn.
• Prowadnice łańcuchowe – do ciągłych i dynamicznych ruchów kabla w maszynach CNC, robotach i liniach produkcyjnych.
• Środowiska wilgotne i zewnętrzne – dzięki opcjonalnemu płaszczowi PUR (wariant „P”), który jest odporny na ścieranie i wilgoć.
• Sieci kamer IP, bezprzewodowe punkty dostępu i inne urządzenia o niskim zapotrzebowaniu na energię w ramach zasilania przez Ethernet.

Wskazówki Montażowe

Montaż kabla powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w sieci. Kabel należy układać z odpowiednim luzem, aby uniknąć nadmiernego naprężenia, szczególnie w miejscach zginania. Podczas układania w prowadnicach łańcuchowych zachować zalecane promienie gięcia. Unikać skręcania i zaciskania kabla w sposób, który mógłby uszkodzić ekranowanie lub żyły. Po montażu należy sprawdzić ciągłość połączeń i jakość transmisji sygnału.

FAQ

• Czy kabel można stosować na zewnątrz budynków? Tak, wariant „P” z płaszczem zewnętrznym z PUR jest przeznaczony do stosowania na zewnątrz i charakteryzuje się podwyższoną odpornością na warunki atmosferyczne oraz bezhalogenowością.
• Jaka jest maksymalna częstotliwość transmisji? Kabel obsługuje transmisję do 500 MHz, co pozwala na osiągnięcie przepustowości do 10 Gbit/s w standardzie CAT.6A.
• Czy kabel nadaje się do zasilania przez Ethernet (PoE)? Tak, jest kompatybilny z technologią PoE, co umożliwia jednoczesne zasilanie i przesyłanie danych do urządzeń o niskim poborze mocy, takich jak kamery IP czy punkty dostępu.
