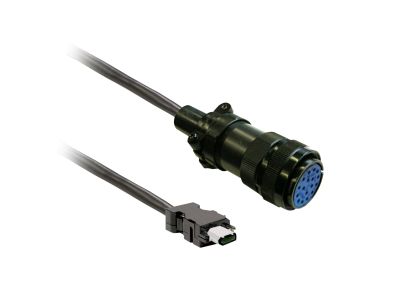

Kabel enkodera serwosilnika BCH16, 3M, 2*0,5 + 1*2*0,2, ekranowany, MIL | VW3M8A22R03 Schneider Electric

Opis i Kluczowe Cechy

Kabel enkodera serwosilnika BCH16 o długości 3 metrów to wysokiej jakości połączenie przeznaczone do transmisji sygnałów ruchu z serwosilników BCH16 do serwonapędów Lexium 16. Ekranowana konstrukcja chroni przed zakłóceniami elektromagnetycznymi, zapewniając stabilność sygnału. Wyposażony w złącze MIL służące do podłączenia do silnika oraz 10-pinowe złącze do połączenia z serwonapędem. Skład: 2 żyły 0,5 mm² i 1 para 2x0,2 mm².

• Długość 3 metry: Optymalna odległość dla większości aplikacji przemysłowych, wystarczająca do elastycznego prowadzenia kabla w szafach sterowniczych.
• Ekranowana konstrukcja: Zapewnia ochronę sygnału przed zakłóceniami elektromagnetycznymi, kluczowa w precyzyjnych układach sterowania.
• Złącze MIL i 10-pin: Gwarantuje pewne i szybkie podłączenie do serwosilnika oraz serwonapędu, bez konieczności lutowania.
• Przekrój żył 2*0,5 + 1*2*0,2 mm²: Odpowiedni do transmisji sygnałów enkodera z zachowaniem niskiego tłumienia i stabilności połączenia.
• Masa 0,370 kg: Lekka konstrukcja ułatwiająca montaż i prowadzenie kabla w aplikacjach ruchomych.

Zgodność z Normami

Kabel spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE, co potwierdza jego bezpieczeństwo i kompatybilność elektromagnetyczną w środowiskach przemysłowych. Produkt posiada oznakowanie CE.

Zastosowanie

Kabel enkodera BCH16 przeznaczony jest do połączenia serwosilników BCH16 z serwonapędami Lexium 16 w układach sterowania ruchem. Stosowany w maszynach przemysłowych wymagających precyzyjnej synchronizacji ruchu.

• Łączenie serwosilników BCH16 z kołnierzem o średnicy 100–130 mm z serwonapędami Lexium 16 o mocy do 1500W.
• Sterowanie maszynami CNC, robotami przemysłowymi i innymi układami pozycjonowania.
• Aplikacje z serwonapędami Easy Lexium 16, gdzie wymagana jest wysoka niezawodność sygnału enkodera.
• Integracja w szafach sterowniczych z zachowaniem wymaganych odstępów i promieni gięcia kabla.

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiednich promieni gięcia i unikaniem nadmiernego naprężenia żył. Przed podłączeniem należy upewnić się, że napięcie w instalacji jest odłączone. Złącza MIL i 10-pin należy podłączać zgodnie z dokumentacją techniczną serwonapędu i serwosilnika, zachowując właściwą polaryzację sygnałów. Unikać układania kabla w bezpośrednim sąsiedztwie źródeł silnych zakłóceń elektromagnetycznych. Podczas prowadzenia kabla w ruchomych częściach maszyn stosować odpowiednie osłony i prowadnice.

FAQ

• Czy kabel jest kompatybilny z innymi serwonapędami niż Lexium 16? Kabel zaprojektowany został specjalnie do współpracy z serwosilnikami BCH16 i serwonapędami Lexium 16. Inne kombinacje mogą wymagać dostosowania parametrów sygnału.
• Jaka jest maksymalna częstotliwość sygnału, którą może przesyłać ten kabel? Parametr nie został określony w dostępnych danych – sprawdź kartę katalogową lub dokumentację techniczną producenta.
• Czy kabel nadaje się do zastosowań zewnętrznych? Nie określono stopnia ochrony IP kabla. Zaleca się stosowanie w suchych, wewnętrznych środowiskach przemysłowych.
