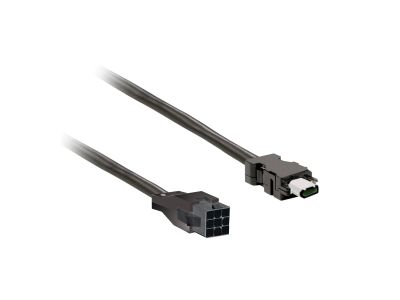

Kabel enkodera serwosilnika BCH16, 2*0,5 + 3*2*0,2, 25M, ekranowany | VW3M8A11R25 Schneider Electric

Opis i Kluczowe Cechy

Kabel enkodera BCH16 o długości 25 metrów to specjalistyczne rozwiązanie przeznaczone do precyzyjnego przesyłania sygnałów z enkoderów serwosilników BCH16 do serwonapędów Easy Lexium 16. Ekranowana konstrukcja chroni sygnał przed zakłóceniami elektromagnetycznymi, zapewniając stabilną komunikację w układach napędowych. Zakończony jednym złączem plastikowym po stronie serwosilnika i wolnym przewodem po stronie serwonapędu, ułatwia szybki montaż w maszynach o wymagających aplikacjach automatyki przemysłowej.

• Długość 25 metrów: Idealna do większości standardowych maszyn, zapewniająca swobodę montażu bez konieczności łączenia odcinków.
• Konstrukcja ekranowana: Zapewnia ochronę sygnału przed zakłóceniami EMI/RFI, kluczową w środowiskach przemysłowych z dużym nasyceniem urządzeń elektrycznych.
• Przekrój żył 2*0,5 + 3*2*0,2 mm²: Zapewnia odpowiednią wydajność prądową i dokładność przesyłanych sygnałów enkodera.
• Złącze plastikowe po stronie serwosilnika: Umożliwia szybkie i pewne połączenie z serwosilnikiem BCH16, redukując ryzyko uszkodzeń mechanicznych.
• Wolny przewód po stronie serwonapędu: Ułatwia adaptację do różnych typów serwonapędów Easy Lexium 16, zapewniając elastyczność montażu.

Zgodność z Normami

Kabel spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE. Posiada oznakowanie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Kabel enkodera BCH16 przeznaczony jest do precyzyjnych aplikacji w układach napędowych, gdzie wymagana jest wysoka jakość sygnału i odporność na zakłócenia.

• Łączenie serwosilników BCH16 z serwonapędami Easy Lexium 16 w maszynach przemysłowych.
• Zastosowanie w układach sterowania ruchem o mocy do 1500W, w maszynach o średnicy serwosilnika od 100 do 130 mm.
• Precyzyjne przesyłanie sygnałów enkodera w systemach automatyki i robotyki przemysłowej.
• Integracja w maszynach do sterowania ruchem, gdzie wymagana jest wysoka niezawodność połączeń.

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy unikać nadmiernego zginania kabla – minimalny promień gięcia powinien wynosić co najmniej 10-krotność średnicy zewnętrznej kabla. Podczas układania zwrócić uwagę na brak naprężeń mechanicznych i tarć, które mogłyby uszkodzić ekranowanie. Złącze plastikowe należy podłączyć zgodnie z dokumentacją serwosilnika BCH16, a wolny przewód dostosować do wymagań serwonapędu Easy Lexium 16. Po montażu zaleca się przeprowadzenie testów sygnału enkodera w celu weryfikacji poprawności połączenia.

FAQ

• Czy kabel jest kompatybilny z innymi serwonapędami poza Easy Lexium 16? Kabel dedykowany jest do współpracy z serwonapędami Easy Lexium 16 i serwosilnikami BCH16. Zastosowanie z innymi modelami wymaga weryfikacji specyfikacji technicznej.
• Jakie sygnały przesyła kabel enkodera? Kabel przekazuje sygnały ruchu z enkoderów serwosilnika BCH16 do serwonapędu, umożliwiając precyzyjne sterowanie położeniem i prędkością w układzie napędowym.
• Czy kabel można skracać lub wydłużać? Skracanie kabla jest możliwe, jednak zaleca się zachowanie oryginalnej długości 25 metrów, aby zapewnić optymalne parametry przesyłania sygnału. Wydłużanie kabla może negatywnie wpłynąć na jakość sygnału i odporność na zakłócenia.
