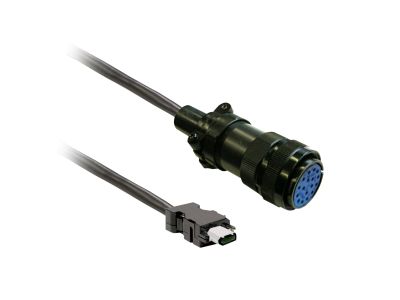

Kabel enkodera serwosilnika BCH16, 2*0,5 + 3*2*0,2, 25M, ekranowany, MIL | VW3M8A21R25 Schneider Electric

Opis i Kluczowe Cechy

Kabel enkodera BCH16 o długości 25 metrów to dedykowane rozwiązanie do precyzyjnego przesyłania sygnałów z serwosilników BCH16 do serwonapędów Lexium 16. Wyposażony w złącze MIL po stronie serwosilnika i wolne przewody po stronie serwonapędu, zapewnia niezawodną transmisję sygnałów ruchu w aplikacjach przemysłowych.

• Konstrukcja ekranowana: Zabezpiecza sygnały przed zakłóceniami elektromagnetycznymi, gwarantując stabilną pracę w środowiskach przemysłowych.
• Przekrój żył 2*0,5 mm² + 3*2*0,2 mm²: Odpowiednie dobranie przekrojów przewodów zapewnia niską rezystancję i minimalne straty sygnału.
• Złącze MIL po stronie serwosilnika: Umożliwia szybkie i pewne podłączenie, zgodne z wymaganiami aplikacji przemysłowych.
• Długość 25 metrów: Wystarczająca na większość aplikacji przemysłowych wymagających zdalnego połączenia serwonapędu z silnikiem.
• Ekranowanie dla zgodności EMC: Spełnia wymogi dyrektywy EMC 2014/30/UE, eliminując ryzyko zakłóceń innych urządzeń.

Zgodność z Normami

Kabel enkodera BCH16 spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE. Przeznaczony do stosowania w instalacjach zgodnych z normami przemysłowymi, zapewniając bezpieczeństwo i niezawodność pracy.

Zastosowanie

Kabel enkodera BCH16 przeznaczony jest do łączenia serwosilników BCH16 z serwonapędami Lexium 16 w aplikacjach przemysłowych wymagających precyzyjnego sterowania ruchem.

• Połączenie serwosilników BCH16 (o średnicy kołnierza 40-80 mm) z serwonapędami Lexium 16 (o mocy 100W-1000W) w maszynach do sterowania ruchem.
• Zastosowanie w systemach automatyki przemysłowej, gdzie wymagana jest niezawrotna transmisja sygnałów enkodera.
• Integracja z maszynami o prostych układach sterowania ruchem.
• Wykorzystanie w aplikacjach, gdzie odległość między serwonapędem a silnikiem wymaga dłuższego kabla.

Wskazówki Montażowe

Montaż kabla powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną urządzenia. Należy unikać zagięć o promieniu mniejszym niż zalecany przez producenta oraz minimalizować naprężenia mechaniczne. Złącze MIL powinno być mocowane zgodnie z wytycznymi, aby zapewnić pewny kontakt elektryczny. Przed podłączeniem należy sprawdzić poprawność połączeń i stan izolacji.

FAQ

• Czy kabel jest kompatybilny z innymi serwonapędami niż Lexium 16? Kabel dedykowany jest do połączenia serwosilników BCH16 z serwonapędami Lexium 16. Kompatybilność z innymi urządzeniami nie została potwierdzona w danych produktu.
• Jaki jest maksymalny promień zagięcia kabla? Dokładna wartość nie została podana w danych produktu – zaleca się zachowanie ostrożności i unikanie ostrych zagięć.
• Czy kabel nadaje się do stosowania na zewnątrz? Ekranowanie i konstrukcja kabla są przeznaczone do użytku wewnętrznego w suchych i czystych środowiskach przemysłowych. Stopień ochrony IP nie został określony w danych.
