Kabel energetyczny YKY żo 3x10 RE 0,6/1kV BĘBEN | WCC5003I00AEA0J Eltrim

Opis i Kluczowe Cechy

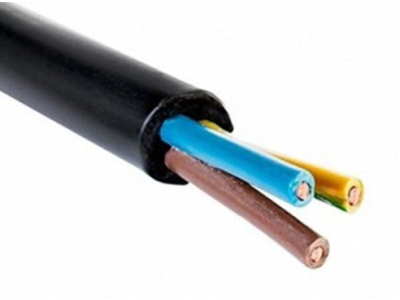

Kabel energetyczny YKY żo 3x10 RE 0,6/1kV produkcji renomowanej marki ELTRIM to profesjonalne rozwiązanie przeznaczone do przesyłu energii elektrycznej w instalacjach o napięciu znamionowym 0,6/1 kV. Konstrukcja oparta na trzech żyłach miedzianych o przekroju znamionowym 10 mm² każda, gwarantuje doskonałą przewodność i minimalizację strat mocy podczas eksploatacji. Oznaczenie RE wskazuje na zastosowanie żył miedzianych jednodrutowych okrągłych klasy 1, co zapewnia sztywność konstrukcji ułatwiającą montaż w kanałach i rurach osłonowych.

Zastosowana izolacja polwinitowa (Y) oraz powłoka zewnętrzna wykonana z tego samego materiału (PVC) charakteryzują się wysoką odpornością na czynniki atmosferyczne oraz wilgoć. Obecność żyły ochronnej zielono-żółtej (żo) jest kluczowym elementem zapewniającym bezpieczeństwo przeciwporażeniowe w nowoczesnych układach sieciowych. Produkt dostarczany jest na bębnie, co znacząco ułatwia logistykę oraz odwijanie kabla na placu budowy, minimalizując ryzyko splątania czy uszkodzenia mechanicznego powłoki.

Zgodność z Normami

Kabel YKY 3x10 RE został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych niskiego napięcia. Spełnia wymagania w zakresie odporności na rozprzestrzenianie płomienia, co podnosi standard bezpieczeństwa pożarowego obiektu. Materiały użyte do produkcji izolacji i powłoki są zgodne z dyrektywami środowiskowymi, zapewniając długowieczność instalacji nawet w trudnych warunkach środowiskowych, takich jak bezpośrednie ułożenie w ziemi czy praca w wodzie.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, kabel ELTRIM znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz mieszkaniowym:

• Zasilanie budynków: Idealny jako kabel przyłączeniowy doprowadzający energię do rozdzielnic głównych w domach jednorodzinnych i obiektach gospodarczych.
• Instalacje zewnętrzne: Możliwość prowadzenia linii bezpośrednio w ziemi, w kanałach kablowych oraz w terenie wilgotnym.
• Zasilanie urządzeń dużej mocy: Przekrój 10 mm² pozwala na bezpieczne zasilanie pomp ciepła, silników elektrycznych, dużych grzejników oraz innych odbiorników o znacznym poborze prądu.
• Infrastruktura wodna: Dopuszczalny do stosowania w miejscach narażonych na okresowe zalewanie lub stały kontakt z wodą.

Wskazówki Montażowe

Podczas instalacji kabla YKY 3x10 RE należy przestrzegać następujących zasad inżynierskich:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury żył miedzianych oraz powłoki PVC (zazwyczaj 10-15 krotność średnicy zewnętrznej kabla).
• Głębokość układania: Przy układaniu bezpośrednio w ziemi należy stosować odpowiednią głębokość (zgodnie z normą N-SEP-E-004) oraz podsypkę piaskową chroniącą przed uszkodzeniami mechanicznymi.
• Temperatura montażu: Zaleca się, aby temperatura otoczenia podczas układania nie była niższa niż -5°C. W przypadku niższych temperatur kabel należy uprzednio podgrzać.
• Zabezpieczenie końców: Końce kabla powinny być zabezpieczone przed wnikaniem wilgoci do wnętrza żył do momentu wykonania ostatecznych połączeń w rozdzielnicy.

FAQ

• Czy kabel YKY 3x10 RE można układać bezpośrednio w ziemi bez rur osłonowych? Tak, powłoka polwinitowa (PVC) jest przystosowana do bezpośredniego kontaktu z gruntem, jednak w miejscach narażonych na duże obciążenia mechaniczne (np. podjazd) zaleca się stosowanie rur osłonowych typu AROT.
• Jaki jest maksymalny prąd obciążenia dla tego kabla? Obciążalność prądowa zależy od sposobu ułożenia (w ziemi, w powietrzu) oraz temperatury otoczenia. Dla przekroju 10 mm² w ziemi wynosi ona zazwyczaj około 70-80A, jednak dokładne obliczenia powinien przeprowadzić projektant instalacji.
• Co oznacza skrót RE w nazwie? Skrót RE oznacza żyłę miedzianą jednodrutową okrągłą (klasa 1), co jest standardem dla kabli o tym przekroju stosowanych w instalacjach stałych.
