Kabel energetyczny NAYY-J 4x70 SE 0,6/1kV Enea BĘBEN | 110408001 Nkt

Opis i Kluczowe Cechy

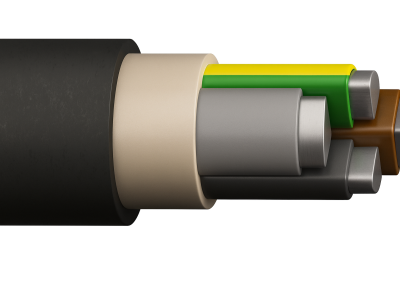

Kabel energetyczny NAYY-J 4x70 SE 0,6/1kV to wysokiej klasy rozwiązanie od renomowanego producenta NKT, zaprojektowane z myślą o profesjonalnych systemach dystrybucji energii elektrycznej. Oznaczenie NAYY-J wskazuje na kabel z żyłami aluminiowymi (A) w izolacji poliwinitowej (Y) oraz powłoce zewnętrznej wykonanej z PVC (Y), wyposażony w żyłę ochronną zielono-żółtą (J). Przekrój znamionowy każdej z czterech żył wynosi 70 mm², co pozwala na efektywne i bezpieczne przesyłanie znacznych mocy w sieciach o napięciu znamionowym 0,6/1 kV.

• Konstrukcja SE: Zastosowanie żył sektorowych jednodrutowych (SE) pozwala na optymalizację średnicy zewnętrznej kabla przy zachowaniu pełnego przekroju przewodzącego, co ułatwia układanie w korytach i rurach osłonowych.
• Materiał przewodzący: Aluminium stanowi ekonomiczną i lżejszą alternatywę dla miedzi, co jest kluczowe przy dużych przekrojach i długich trasach kablowych, redukując obciążenie konstrukcji wsporczych.
• Izolacja i powłoka: Specjalnie dobrana mieszanka poliwinitowa zapewnia wysoką odporność na starzenie oraz czynniki atmosferyczne, gwarantując długowieczność instalacji.
• Napięcie znamionowe: Parametr 0,6/1 kV predysponuje kabel do pracy w sieciach niskiego napięcia jako główny kabel zasilający.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne i bezpieczeństwa, co jest potwierdzone zgodnością z polskimi i europejskimi normami dotyczącymi kabli elektroenergetycznych. Kabel NAYY-J 4x70 SE jest produkowany zgodnie z normą PN-HD 603 S1, co gwarantuje powtarzalność parametrów elektrycznych i mechanicznych. Posiada on również certyfikację CE oraz spełnia wymagania dyrektywy niskonapięciowej LVD, co jest niezbędne przy odbiorach technicznych instalacji przemysłowych i komunalnych.

Zastosowanie

Kabel NAYY-J 4x70 SE znajduje szerokie zastosowanie w infrastrukturze energetycznej. Jest dedykowany do:

• Budowy linii zasilających w sieciach energetycznych zawodowych (zgodnie ze specyfikacją Enea).
• Zasilania obiektów przemysłowych, hal produkcyjnych oraz dużych budynków użyteczności publicznej.
• Układania bezpośrednio w ziemi, w kanałach kablowych, na drabinkach oraz wewnątrz pomieszczeń.
• Tworzenia przyłączy energetycznych od stacji transformatorowych do rozdzielnic głównych.

Wskazówki Montażowe

Podczas instalacji kabla NAYY-J 4x70 SE należy przestrzegać następujących zasad inżynierskich:

• Promień gięcia: Należy zachować minimalny promień gięcia, który dla kabli wielożyłowych o izolacji PVC wynosi zazwyczaj 12-krotność średnicy zewnętrznej kabla.
• Temperatura układania: Prace montażowe powinny być prowadzone w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakończenia żył: Ze względu na aluminiowe żyły, należy stosować dedykowane końcówki kablowe aluminiowe lub bimetaliczne (Al-Cu) oraz pasty stykowe zapobiegające utlenianiu się aluminium.
• Moment dokręcania: Przy podłączaniu do zacisków rozdzielnic należy stosować klucze dynamometryczne, aby zapewnić trwały styk elektryczny bez uszkodzenia struktury żyły sektorowej.

FAQ

• Czy kabel można układać bezpośrednio w ziemi? Tak, powłoka PVC kabla NAYY-J jest przystosowana do bezpośredniego układania w gruncie, pod warunkiem zachowania odpowiedniej podsypki piaskowej i oznaczenia trasy taśmą ostrzegawczą.
• Czym różni się żyła SE od żyły RE? Żyła SE to żyła sektorowa jednodrutowa, która ma kształt wycinka koła, co pozwala na lepsze wypełnienie przestrzeni wewnątrz kabla. Żyła RE jest żyłą okrągłą jednodrutową.
• Czy kabel jest odporny na promieniowanie UV? Powłoka zewnętrzna posiada stabilizację pozwalającą na eksploatację w miejscach narażonych na działanie światła słonecznego, jednak przy stałej ekspozycji zewnętrznej zaleca się stosowanie dodatkowych osłon.
