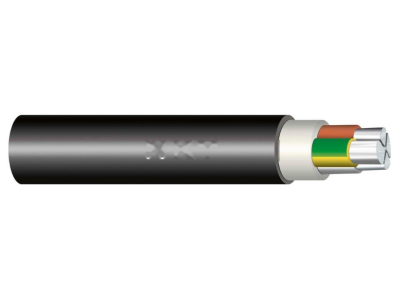

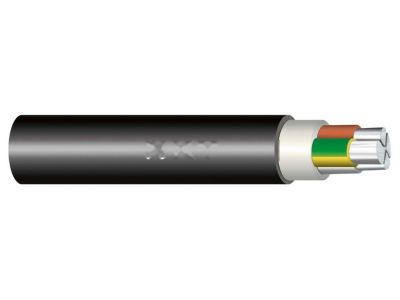

Kabel energetyczny NAYY-J 4x35 0,6/1kV Enea BĘBEN | 110192011 Nkt

Opis i Kluczowe Cechy

Kabel energetyczny NAYY-J 4x35 0,6/1kV produkcji renomowanej marki NKT to wysokiej klasy rozwiązanie dedykowane do przesyłu energii elektrycznej w sieciach niskiego napięcia. Konstrukcja oparta na czterech żyłach o przekroju znamionowym 35 mm² wykonanych z aluminium (klasa 1 lub 2) zapewnia optymalny balans między wydajnością prądową a masą własną przewodu, co jest kluczowe przy projektowaniu rozległych instalacji zewnętrznych. Izolacja oraz powłoka zewnętrzna wykonane ze specjalnie dobranego polichlorku winylu (PVC) charakteryzują się wysoką odpornością na procesy starzenia oraz działanie czynników atmosferycznych.

• Napięcie znamionowe: Praca w zakresie 0,6/1 kV pozwala na bezpieczne stosowanie w przemysłowych i komunalnych sieciach zasilających.
• Konstrukcja żył: Cztery żyły aluminiowe o przekroju 35 mm² każda, w tym żyła ochronna (J), zapewniają pełną funkcjonalność w układach trójfazowych.
• Odporność UV: Powłoka zewnętrzna jest odporna na promieniowanie słoneczne, co umożliwia montaż napowietrzny oraz w miejscach narażonych na bezpośrednie światło.
• Forma dostawy: Produkt dostarczany na bębnie, co ułatwia logistykę na placu budowy oraz mechaniczne układanie kabla.

Zgodność z Normami

Kabel NAYY-J 4x35 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi i krajowymi, co gwarantuje bezpieczeństwo eksploatacji. Spełnia on wymagania normy PN-HD 603 S1 (lub odpowiedników IEC), co potwierdza jego parametry elektryczne i mechaniczne. Produkt posiada certyfikację CE oraz jest zgodny z dyrektywą niskonapięciową LVD. Klasyfikacja reakcji na ogień zgodnie z normą EN 50575 (CPR) pozwala na precyzyjne określenie zakresu stosowania w obiektach budowlanych pod kątem bezpieczeństwa pożarowego.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, kabel NAYY-J 4x35 znajduje szerokie zastosowanie w sektorze elektroenergetycznym:

• Sieci rozdzielcze: Idealny do budowy przyłączy energetycznych oraz linii zasilających w zakładach przemysłowych.
• Instalacje ziemne: Możliwość bezpośredniego układania w ziemi (przy zachowaniu odpowiednich podsypek piaskowych), co czyni go podstawowym wyborem dla infrastruktury miejskiej.
• Kanały kablowe: Doskonale sprawdza się wewnątrz koryt i kanałów technicznych wewnątrz budynków o charakterze produkcyjnym.
• Zasilanie obiektów: Stosowany jako główny kabel zasilający rozdzielnice niskiego napięcia w budownictwie wielorodzinnym i komercyjnym.

Wskazówki Montażowe

Podczas instalacji kabla NAYY-J 4x35 należy przestrzegać dobrych praktyk inżynierskich, aby zapewnić długowieczność instalacji:

• Promień gięcia: Należy zachować minimalny promień gięcia (zazwyczaj 12-15 krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia struktury żył aluminiowych i izolacji.
• Temperatura układania: Zaleca się, aby temperatura otoczenia podczas montażu nie była niższa niż -5°C. W przypadku niższych temperatur kabel należy podgrzać.
• Zakończenia żył: Ze względu na aluminiowy charakter żył, konieczne jest stosowanie odpowiednich końcówek kablowych (prasowanych) oraz past stykowych zapobiegających utlenianiu się aluminium na stykach.
• Głębokość wykopu: Przy układaniu w ziemi należy stosować się do przepisów dotyczących głębokości posadowienia oraz stosowania taśm ostrzegawczych.

FAQ

Czy kabel NAYY-J 4x35 może być stosowany w wodzie?
Kabel jest przeznaczony do układania w ziemi i w powietrzu. Stałe zanurzenie w wodzie wymaga zastosowania kabli o specjalistycznej konstrukcji (np. ze szczelnością wzdłużną), dlatego w przypadku terenów podmokłych zaleca się stosowanie rur osłonowych.

Jaka jest główna różnica między kablem NAYY a NYY?
Główną różnicą jest materiał żyły przewodzącej. NAYY posiada żyły aluminiowe (A - Aluminium), natomiast NYY posiada żyły miedziane. Kable aluminiowe są lżejsze i bardziej ekonomiczne przy zachowaniu tych samych parametrów przesyłowych, wymagają jednak większych przekrojów dla uzyskania tej samej obciążalności co miedź.

Czy produkt jest dostępny w odcinkach ciętych?
Standardowo produkt oferowany jest na bębnach (wersja Enea BĘBEN), co zapewnia ochronę kabla podczas transportu i ułatwia odwijanie przy użyciu stojaków kablowych.
