Kabel energetyczny NAY2Y-J 4x240 SE 0,6/1kV Eca, Enea BĘBEN | NAY2YJ04;240;SE;Eca;BLK=001 PX Kable

Opis i Kluczowe Cechy

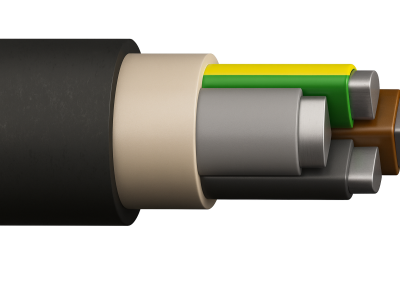

Kabel energetyczny NAY2Y-J 4x240 SE 0,6/1kV to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w sieciach niskiego napięcia. Produkt charakteryzuje się zastosowaniem czterech żył aluminiowych o przekroju znamionowym 240 mm² każda. Oznaczenie SE wskazuje na sektorowy kształt żył jednodrutowych, co pozwala na optymalizację średnicy zewnętrznej całego przewodu przy zachowaniu pełnej wydajności prądowej. Izolacja wykonana z polietylenu (Y2) zapewnia doskonałe właściwości dielektryczne oraz wysoką odporność na czynniki zewnętrzne. Napięcie znamionowe 0,6/1kV predysponuje ten kabel do pracy w najbardziej wymagających instalacjach przemysłowych i energetycznych, gdzie niezawodność jest priorytetem.

• Konstrukcja żył: Aluminiowe żyły sektorowe (SE) redukujące masę i gabaryty kabla.
• Przekrój: 4x240 mm² umożliwiający przesył dużych mocy przy zachowaniu stabilności termicznej.
• Powłoka zewnętrzna: Wytrzymały polietylen zapewniający ochronę przed wilgocią i uszkodzeniami mechanicznymi.
• Klasyfikacja ogniowa: Klasa Eca zgodnie z normą EN 50575, określająca reakcję na ogień.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi i krajowymi, co gwarantuje bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników), co potwierdza jego parametry techniczne w zakresie izolacji i przewodności. Klasa reakcji na ogień Eca jest zgodna z Rozporządzeniem CPR, co pozwala na stosowanie kabla w obiektach budowlanych zgodnie z lokalnymi przepisami przeciwpożarowymi. Każdy bęben dostarczany przez PX Kable przechodzi rygorystyczną kontrolę jakości, zapewniając powtarzalność parametrów elektrycznych.

Zastosowanie

Kabel NAY2Y-J 4x240 SE znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz w dużych obiektach przemysłowych. Jest idealnym rozwiązaniem do budowy linii zasilających, przyłączy budynkowych oraz sieci rozdzielczych niskiego napięcia. Dzięki swojej konstrukcji może być układany bezpośrednio w ziemi, w kanałach kablowych, na konstrukcjach wsporczych oraz wewnątrz pomieszczeń, o ile nie są wymagane wyższe klasy odporności ogniowej. Często wybierany przez zakłady energetyczne (np. Enea) do modernizacji infrastruktury przesyłowej oraz przez wykonawców farm fotowoltaicznych do wyprowadzenia mocy z inwerterów centralnych.

Wskazówki Montażowe

Podczas montażu kabla o przekroju 240 mm² należy zwrócić szczególną uwagę na dopuszczalny promień gięcia, który zazwyczaj wynosi 12-15 krotność średnicy zewnętrznej kabla. Ze względu na aluminiowe żyły, konieczne jest stosowanie odpowiednich końcówek kablowych (prasowanych lub śrubowych) dedykowanych do aluminium oraz past stykowych zapobiegających utlenianiu się powierzchni styku. Podczas układania w ziemi należy zapewnić odpowiednią podsypkę piaskową oraz oznaczenie trasy folią ostrzegawczą. Należy przestrzegać dopuszczalnych sił naciągu podczas wciągania kabla do przepustów, aby nie uszkodzić struktury żył sektorowych.

FAQ

• Czy kabel NAY2Y-J może być stosowany bezpośrednio w ziemi? Tak, powłoka polietylenowa zapewnia wysoką odporność na wilgoć i agresywne środowisko glebowe, co pozwala na bezpośrednie układanie w gruncie.
• Jaka jest różnica między żyłą SE a RE? Żyła SE to żyła sektorowa jednodrutowa, która pozwala na uzyskanie mniejszej średnicy zewnętrznej kabla wielożyłowego w porównaniu do żył okrągłych (RE).
• Czy produkt jest dostarczany na bębnach? Tak, ze względu na wagę i gabaryty, kabel NAY2Y-J 4x240 dostarczany jest na profesjonalnych bębnach kablowych, co ułatwia transport i rozwijanie na placu budowy.
