Kabel energetyczny NAY2Y-J 4x150 SE 0,6/1kV Eca, Enea BĘBEN | NAY2Y-J-4X150-SE-1KV/E Elpar

Opis i Kluczowe Cechy

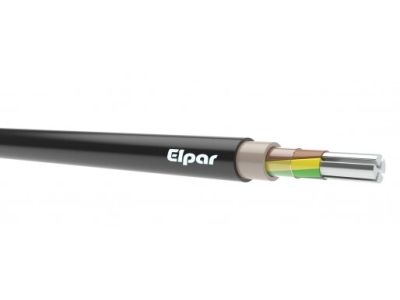

Kabel energetyczny NAY2Y-J 4x150 SE 0,6/1kV produkcji renomowanej marki ELPAR to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów dystrybucji energii. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju znamionowym 150 mm² każda, zapewnia optymalny balans między wydajnością prądową a masą własną przewodu. Zastosowanie żył o kształcie sektorowym jednodrutowym (SE) pozwala na efektywniejsze wykorzystanie przestrzeni wewnątrz kabla, co przekłada się na mniejszą średnicę zewnętrzną przy zachowaniu pełnych parametrów przewodzenia.

Izolacja wykonana z wysokiej jakości polwinitu (Y) gwarantuje doskonałe właściwości dielektryczne, natomiast zewnętrzna powłoka z polietylenu (2Y) charakteryzuje się wyjątkową odpornością na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych. Kabel posiada zintegrowaną żyłę ochronną (J), co jest kluczowe dla zapewnienia bezpieczeństwa przeciwporażeniowego w instalacjach trójfazowych. Napięcie znamionowe 0,6/1kV predysponuje ten produkt do pracy w sieciach niskiego napięcia o wysokich wymaganiach eksploatacyjnych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne obowiązujące w branży elektroenergetycznej. Posiada klasę reakcji na ogień Eca zgodnie z rozporządzeniem CPR (EN 50575), co umożliwia jego bezpieczne stosowanie w obiektach budowlanych. Konstrukcja kabla jest zgodna z polskimi i europejskimi normami dotyczącymi kabli elektroenergetycznych o izolacji termoplastycznej, co potwierdza jego przydatność do pracy w infrastrukturze krytycznej, takiej jak elektrownie czy lokalne sieci zasilające.

Zastosowanie

Kabel NAY2Y-J 4x150 SE został zaprojektowany z myślą o szerokim spektrum zastosowań przemysłowych i komunalnych. Dzięki wzmocnionej powłoce polietylenowej, idealnie nadaje się do:

• Bezpośredniego układania w ziemi, bez konieczności stosowania dodatkowych osłon w sprzyjających warunkach gruntowych.
• Budowy linii zasilających w zakładach przemysłowych i fabrykach o dużym zapotrzebowaniu na moc.
• Instalacji w kanałach kablowych oraz na konstrukcjach wsporczych wewnątrz i na zewnątrz budynków.
• Zasilania rozdzielnic głównych w lokalnych sieciach energetycznych oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby uniknąć uszkodzenia struktury żył aluminiowych oraz powłoki zewnętrznej.
• Temperatura układania: Prace montażowe powinny być prowadzone w temperaturach dodatnich. W przypadku niskich temperatur otoczenia, kabel wymaga wstępnego podgrzania.
• Zakończenia żył: Ze względu na aluminiową konstrukcję żył, konieczne jest stosowanie odpowiednich końcówek kablowych (prasowanych lub śrubowych) dedykowanych do aluminium oraz użycie pasty stykowej zapobiegającej utlenianiu się metalu.
• Moment dokręcania: W zaciskach aparatury należy stosować klucze dynamometryczne, aby zapewnić trwały i pewny styk elektryczny, co zapobiega przegrzewaniu się połączeń.

FAQ

Czy kabel NAY2Y-J może być stosowany w wodzie?
Kabel posiada powłokę polietylenową (2Y), która wykazuje wysoką odporność na wilgoć, jednak dedykowany jest głównie do układania w ziemi i kanałach kablowych. W przypadku stałego zanurzenia należy skonsultować się z dokumentacją techniczną producenta.

Czym różni się żyła SE od zwykłej żyły okrągłej?
Żyła SE to żyła sektorowa jednodrutowa. Jej kształt przypomina wycinek koła, co pozwala na ściślejsze ułożenie żył w kablu wielożyłowym, redukując jego średnicę zewnętrzną i ułatwiając montaż w dławnicach i korytach.

Czy ten kabel jest odporny na promieniowanie UV?
Tak, powłoka polietylenowa (2Y) w kolorze czarnym jest standardowo odporna na działanie promieniowania słonecznego, co pozwala na bezpieczne stosowanie kabla w instalacjach zewnętrznych napowietrznych (na stałe).
