Kabel energetyczny NA2XY-J 4x240 SM 0,6/1kV BĘBEN | WACN604S00DEA0J Eltrim

Opis i Kluczowe Cechy

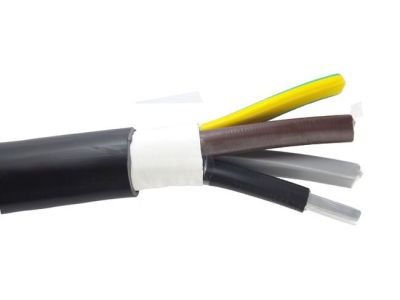

Kabel energetyczny NA2XY-J 4x240 SM 0,6/1kV produkcji renomowanej marki ELTRIM to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w liniach elektroenergetycznych niskiego napięcia. Konstrukcja oparta na czterech aluminiowych żyłach o przekroju znamionowym 240 mm² każda, zapewnia optymalny balans między przewodnością a masą własną przewodu, co jest kluczowe przy projektowaniu rozległych sieci zasilających. Zastosowanie żył typu SM (sektorowe wielodrutowe) pozwala na znaczną redukcję średnicy zewnętrznej kabla w porównaniu do żył okrągłych, co ułatwia układanie w korytach i przepustach.

• Izolacja XLPE: Wykorzystanie polietylenu sieciowanego (XLPE) pozwala na pracę żył w temperaturze do 90°C, co zwiększa obciążalność prądową długotrwałą w stosunku do standardowej izolacji PVC.
• Powłoka zewnętrzna: Wykonana z wytrzymałego polichlorku winylu (PVC), odpornego na działanie czynników atmosferycznych oraz agresywne środowisko glebowe.
• Napięcie znamionowe: Parametr 0,6/1 kV definiuje bezpieczną pracę w instalacjach niskiego napięcia, zapewniając odpowiedni margines bezpieczeństwa dielektrycznego.
• Żyła ochronna: Oznaczenie -J wskazuje na obecność zielono-żółtej żyły ochronnej, niezbędnej dla zapewnienia bezpieczeństwa przeciwporażeniowego w układach TN-S.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co gwarantuje jego niezawodność w wieloletniej eksploatacji. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego parametry mechaniczne i elektryczne. Klasyfikacja reakcji na ogień zgodnie z normą EN 50575 (CPR) pozwala na precyzyjne określenie bezpieczeństwa pożarowego w obiektach budowlanych. Każdy bęben przechodzi rygorystyczną kontrolę jakości w laboratorium producenta ELTRIM.

Zastosowanie

Kabel NA2XY-J 4x240 SM jest przeznaczony do profesjonalnych instalacji elektroenergetycznych. Dzięki swojej uniwersalnej budowie może być stosowany w różnorodnych warunkach:

• W gruncie: Możliwość bezpośredniego układania w ziemi bez konieczności stosowania dodatkowych osłon (o ile nie występują szczególne zagrożenia mechaniczne).
• W betonie: Odporność chemiczna powłoki pozwala na zalewanie kabla w konstrukcjach betonowych.
• Na zewnątrz: Powłoka odporna na promieniowanie UV umożliwia montaż na elewacjach budynków oraz na konstrukcjach wsporczych.
• Wewnątrz pomieszczeń: Idealny do zasilania rozdzielnic głównych w obiektach przemysłowych, halach magazynowych oraz budynkach użyteczności publicznej.

Wskazówki Montażowe

Instalacja kabla o tak dużym przekroju wymaga specjalistycznego podejścia i odpowiedniego zaplecza technicznego. Należy przestrzegać minimalnego promienia gięcia, który zazwyczaj wynosi 15-krotność średnicy zewnętrznej kabla, aby uniknąć uszkodzenia struktury izolacji XLPE. Podczas układania w niskich temperaturach (poniżej -5°C), kabel należy podgrzać, aby uniknąć pękania powłoki PVC. Wszystkie połączenia powinny być wykonywane przy użyciu dedykowanych końcówek kablowych aluminiowych (prasowanych matrycowo), z zachowaniem odpowiedniego momentu dokręcania śrub w zaciskach rozdzielnic. Prace powinny być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP w zakresie eksploatacji i dozoru.

FAQ

• Czy kabel NA2XY-J można stosować jako zamiennik kabla miedzianego? Tak, jednak ze względu na niższą przewodność aluminium, należy przeliczyć przekrój (zazwyczaj wymagany jest większy przekrój aluminium dla uzyskania tej samej obciążalności co miedź).
• Jaka jest maksymalna temperatura pracy żył? Dzięki izolacji XLPE, dopuszczalna temperatura pracy ciągłej wynosi 90°C, a w warunkach zwarcia może osiągnąć nawet 250°C.
• Czy produkt jest dostarczany na bębnie? Tak, ze względu na wagę i gabaryty, kabel 4x240 SM dostarczany jest wyłącznie na bębnach transportowych, co ułatwia jego rozwijanie przy użyciu rolek kablowych.
