Kabel energetyczny NA2XY-J 4x240 SM 0,6/1kV BĘBEN | 5901854427447 Elpar

Opis i Kluczowe Cechy

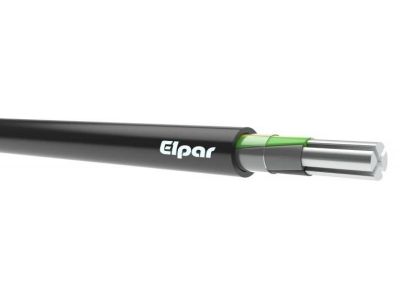

Kabel energetyczny NA2XY-J 4x240 SM 0,6/1kV to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w liniach elektroenergetycznych niskiego napięcia. Produkt charakteryzuje się zastosowaniem czterech żył aluminiowych o przekroju znamionowym 240 mm² każda. Wykorzystanie żył typu SM (sektorowe wielodrutowe) pozwala na optymalizację średnicy zewnętrznej kabla przy zachowaniu wysokiej przewodności, co ułatwia układanie w kanałach kablowych i na estakadach.

• Izolacja z polietylenu usieciowanego (XLPE): Zastosowanie materiału XLPE pozwala na pracę żył w temperaturze do +90°C, co znacząco zwiększa dopuszczalną obciążalność prądową w porównaniu do standardowej izolacji PVC.
• Powłoka polwinitowa (PVC): Zewnętrzna powłoka wykonana ze specjalnego polwinitu zapewnia wysoką odporność na uszkodzenia mechaniczne oraz działanie czynników atmosferycznych.
• Żyła ochronna: Kabel wyposażony jest w pełnowymiarową żyłę ochronną o barwie zielono-żółtej, co gwarantuje najwyższy poziom bezpieczeństwa w układach sieciowych TN-S.
• Napięcie znamionowe: Parametr 0,6/1kV definiuje napięcie pracy między żyłą a ziemią oraz między poszczególnymi żyłami fazowymi, co czyni go idealnym do zastosowań przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w instalacjach o krytycznym znaczeniu. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co jest gwarancją powtarzalności parametrów elektrycznych i mechanicznych. Posiada certyfikację CE oraz spełnia wymogi dyrektywy niskonapięciowej LVD, co pozwala na jego bezpieczne stosowanie w budownictwie przemysłowym i komercyjnym na terenie całej Unii Europejskiej.

Zastosowanie

Kabel NA2XY-J 4x240 SM znajduje szerokie zastosowanie w infrastrukturze energetycznej. Jest przeznaczony do:

• Budowy przyłączy energetycznych do obiektów przemysłowych i hal magazynowych.
• Zasilania głównych rozdzielnic elektrycznych w zakładach produkcyjnych.
• Układania bezpośrednio w ziemi, w kanałach kablowych oraz wewnątrz pomieszczeń.
• Instalacji w elektrowniach, stacjach transformatorowych oraz w sieciach miejskich.

Dzięki aluminiowym żyłom, kabel stanowi ekonomiczną alternatywę dla kabli miedzianych, szczególnie przy długich trasach kablowych, gdzie redukcja masy i kosztów materiałowych jest kluczowa.

Wskazówki Montażowe

Podczas montażu kabla o przekroju 240 mm² należy zachować szczególną staranność. Zaleca się przestrzeganie minimalnego promienia gięcia, który zazwyczaj wynosi 15-krotność średnicy zewnętrznej kabla, aby uniknąć uszkodzenia izolacji XLPE. Przy wykonywaniu połączeń na zaciskach aparatów elektrycznych lub szynach prądowych, należy stosować odpowiednie końcówki kablowe aluminiowe (prasowane) oraz pasty stykowe zapobiegające utlenianiu się aluminium. Należy również zwrócić uwagę na odpowiedni moment dokręcania śrub, zgodnie z dokumentacją techniczną osprzętu łączeniowego.

FAQ

• Czy kabel można układać bezpośrednio w ziemi? Tak, powłoka polwinitowa jest przystosowana do układania kabla bezpośrednio w gruncie, pod warunkiem zachowania odpowiedniej podsypki piaskowej i zabezpieczenia przed uszkodzeniami mechanicznymi.
• Jaka jest przewaga izolacji XLPE nad PVC? Izolacja XLPE (polietylen usieciowany) posiada wyższą odporność termiczną, co pozwala na przesyłanie większych prądów przy tym samym przekroju żyły oraz zapewnia lepszą wytrzymałość na zwarcia.
• Co oznacza skrót SM w nazwie? Skrót SM oznacza żyłę sektorową wielodrutową. Kształt żyły przypomina wycinek koła, co pozwala na ściślejsze ułożenie żył wewnątrz kabla i zmniejszenie jego całkowitej średnicy.
