Kabel energetyczny NA2XY-J 4x120 SE 0,6/1kV BĘBEN | 110193061 Nkt

Opis i Kluczowe Cechy

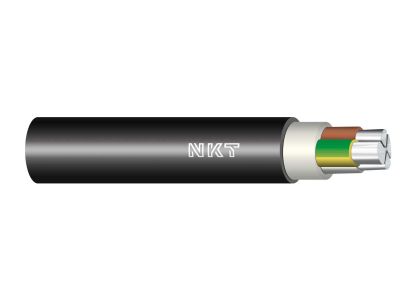

Kabel energetyczny NA2XY-J 4x120 SE 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta NKT, zaprojektowane z myślą o profesjonalnych systemach dystrybucji energii elektrycznej. Konstrukcja opiera się na czterech aluminiowych żyłach o przekroju znamionowym 120 mm² każda. Zastosowanie żył sektorowych (SE) pozwala na optymalizację średnicy zewnętrznej kabla przy zachowaniu pełnej wydajności prądowej, co ułatwia prowadzenie instalacji w ograniczonych przestrzeniach. Izolacja wykonana z polietylenu usieciowanego (XLPE) gwarantuje doskonałe właściwości dielektryczne oraz pozwala na pracę żył w temperaturze do 90°C, co znacząco podnosi obciążalność długotrwałą w porównaniu do standardowej izolacji PVC. Powłoka zewnętrzna wykonana ze specjalnej mieszanki PVC jest odporna na działanie czynników atmosferycznych oraz promieniowanie UV, co zapewnia długowieczność instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników międzynarodowych), co definiuje jego parametry konstrukcyjne i elektryczne dla napięcia znamionowego 0,6/1 kV. Klasyfikacja reakcji na ogień zgodnie z rozporządzeniem CPR pozwala na bezpieczne stosowanie kabla w obiektach budowlanych. Każdy odcinek dostarczany na bębnie przechodzi rygorystyczne testy fabryczne w zakresie ciągłości żył oraz rezystancji izolacji, co daje gwarancję bezpieczeństwa podczas pierwszego uruchomienia instalacji.

Zastosowanie

Kabel NA2XY-J 4x120 SE znajduje szerokie zastosowanie w budownictwie przemysłowym oraz energetyce zawodowej. Jest dedykowany do układania na stałe w sieciach elektroenergetycznych, w kanałach kablowych, a także bezpośrednio w gruncie i betonie. Dzięki wysokiej odporności mechanicznej i chemicznej, idealnie sprawdza się jako linia zasilająca w zakładach produkcyjnych, centrach logistycznych oraz jako główne przyłącze budynków wielorodzinnych. Możliwość instalacji zarówno wewnątrz pomieszczeń, jak i na zewnątrz, czyni go uniwersalnym komponentem infrastruktury krytycznej, gdzie wymagana jest stabilność przesyłu energii przy dużych obciążeniach.

Wskazówki Montażowe

Instalacja kabla o przekroju 120 mm² wymaga zachowania odpowiedniego promienia gięcia, aby uniknąć uszkodzenia struktury izolacji XLPE oraz powłoki zewnętrznej. Ze względu na aluminiowe żyły, podczas terminowania kabla należy stosować dedykowane końcówki kablowe aluminiowe lub bimetaliczne (Al-Cu), a przed ich zaprasowaniem zaleca się usunięcie warstwy tlenków z powierzchni żyły i zastosowanie pasty stykowej. Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP w zakresie eksploatacji i dozoru urządzeń elektrycznych. Podczas układania w ziemi należy pamiętać o zachowaniu odpowiedniej głębokości wykopu oraz zastosowaniu podsypki piaskowej i taśmy ostrzegawczej zgodnie z lokalnymi przepisami budowlanymi.

FAQ

• Czy kabel NA2XY-J można układać bezpośrednio w ziemi? Tak, konstrukcja kabla i jego powłoka zewnętrzna są w pełni przystosowane do bezpośredniego układania w gruncie oraz w betonie.
• Jaka jest maksymalna temperatura pracy żył? Dzięki zastosowaniu izolacji XLPE, dopuszczalna temperatura pracy żył przy obciążeniu długotrwałym wynosi 90°C.
• Czy kabel posiada żyłę ochronną? Tak, oznaczenie "-J" wskazuje na obecność żyły ochronnej zielono-żółtej w strukturze kabla.
• Dlaczego stosuje się żyły sektorowe (SE)? Żyły sektorowe pozwalają na lepsze wypełnienie przestrzeni wewnątrz kabla, co skutkuje mniejszą średnicą zewnętrzną całego przewodu przy zachowaniu tego samego przekroju przewodzącego.
