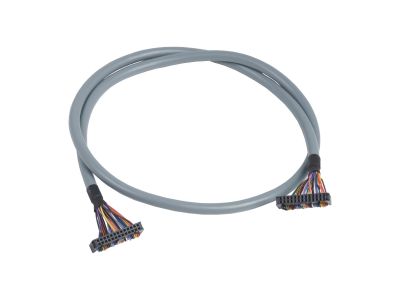

KABEL DO MODUŁÓW WE/WY TWIDO 2M,2xHE10 | ABFT20E200 Schneider Electric

Opis i Kluczowe Cechy

Kabel połączeniowy ABFT20E200 z gamy Modicon ABE7 to dedykowane rozwiązanie do łączenia modułów WE/WY sterowników Twido z systemem okablowania Telefast ABE7. Długość 2 metrów oraz złącza HE10 po obu stronach zapewniają wygodne i pewne połączenie w szafach sterowniczych. Przekrój żył 0,08 mm² (AWG 28) gwarantuje niezawodną transmisję sygnałów przy zachowaniu elastyczności montażu. Waga 0,14 kg ułatwia prowadzenie kabla na racku. Produkt przeznaczony do pracy w podbazie IP20.

• Długość 2 m: optymalny zasięg umożliwiający elastyczne rozplanowanie połączeń w szafie sterowniczej bez konieczności stosowania przedłużaczy.
• Dwa złącza HE10 20-drogowe: zapewniają szybkie i bezpieczne podłączenie zarówno do sterownika Twido, jak i do systemu Telefast ABE7 – eliminują ryzyko błędnego okablowania.
• Przekrój żył 0,08 mm² (AWG 28): odpowiedni do przenoszenia sygnałów cyfrowych i analogowych przy niskim poborze mocy oraz minimalnym spadku napięcia.
• Waga 0,14 kg: lekka konstrukcja ułatwia prowadzenie kabla w korytkach i na szynach DIN bez nadmiernego obciążania konstrukcji szafy.
• Kompatybilność z modułami Twido (TWDDDO32TK, TWDDDI32DK, TWDDDI16DK, TWDDDO16TK): gwarantowana współpraca z popularnymi modułami WE/WY serii Twido, co upraszcza dobór akcesoriów.

Zgodność z Normami

Kabel ABFT20E200 został zaprojektowany zgodnie z europejskimi standardami jakości i bezpieczeństwa. Posiada oznakowanie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Produkt przeznaczony jest do stosowania w instalacjach przemysłowych, w których obowiązują normy IEC/EN dotyczące okablowania i kompatybilności elektromagnetycznej.

Zastosowanie

Kabel połączeniowy ABFT20E200 znajduje zastosowanie w systemach automatyki przemysłowej opartych na sterownikach Twido i modułach WE/WY. Umożliwia szybkie i uporządkowane połączenie pomiędzy sterownikiem a systemem Telefast ABE7.

• Podłączenie modułów wejść/wyjść cyfrowych i analogowych sterownika Twido do systemu okablowania Telefast ABE7 w szafie sterowniczej.
• Integracja modułów rozszerzeń (np. TWDDDI16DK, TWDDDO16TK) z centralną jednostką sterującą – kabel zapewnia poprawne sygnały sterujące i diagnostyczne.
• Zastosowanie w laboratoriach i liniach produkcyjnych wymagających szybkiego podłączenia/wymiany modułów WE/WY – złącza HE10 gwarantują powtarzalność połączeń.
• Okablowanie podbaz IP20 w rozdzielnicach automatyki, gdzie liczy się estetyka i łatwość serwisowania.

Wskazówki Montażowe

Montaż i podłączenie kabla ABFT20E200 powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie od szafy sterowniczej. Kabel wyposażony w złącza HE10 – wciśnij wtyk do gniazda aż do zatrzaśnięcia, upewniając się, że wszystkie piny są prawidłowo dopasowane. Unikaj ostrych zagięć kabla (promień gięcia nie mniejszy niż 10-krotność średnicy kabla) oraz przeciążeń mechanicznych. Przekrój przewodów i zabezpieczenia nadprądowe dobierz zgodnie z danymi technicznymi systemu oraz obowiązującymi normami.

FAQ

• Jaka jest długość kabla ABFT20E200? Długość kabla wynosi 2 metry, co zapewnia wystarczający zasięg do połączenia sterownika z systemem Telefast w typowej szafie sterowniczej.
• Z jakimi modułami Twido jest kompatybilny ten kabel? Kabel jest przeznaczony do współpracy z modułami WE/WY Twido posiadającymi złącze HE20, w tym m.in. TWDDDO32TK, TWDDDI32DK, TWDDDI16DK i TWDDDO16TK. Zalecamy weryfikację z dokumentacją techniczną sterownika.
• Czy kabel można stosować w środowisku o podwyższonej wilgotności? Kabel jest przeznaczony do montażu w suchych pomieszczeniach, w podbazie IP20. Nie posiada określonego stopnia ochrony przed wilgocią – zalecamy unikanie kontaktu z cieczami i kondensatem.
