KABEL DO MODUŁÓW WE/WY TWIDO 1M,2xHE10 | ABFT20E100 Schneider Electric

Opis i Kluczowe Cechy

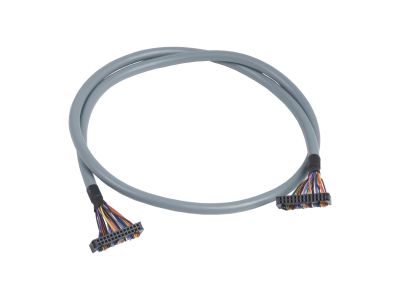

Kabel połączeniowy ABFT20E100 firmy Modicon (Schneider Electric) to dedykowany przewód do transmisji sygnałów między modułami WE/WY sterowników PLC a systemem okablowania Telefast ABE7. Wyposażony w dwa 20-drogowe złącza HE10 umożliwia szybkie i bezbłędne połączenie 20 kanałów wejść lub wyjść. Długość 1 metra zapewnia elastyczność w układaniu w szafie sterowniczej, a przekrój AWG 28 (0,08 mm²) jest optymalny dla niskoprądowych sygnałów cyfrowych.

• Długość 1 m: Ułatwia prowadzenie kabla w szafie sterowniczej – wystarczająco długi, by dotrzeć do sąsiednich modułów, a jednocześnie nie powoduje nadmiaru luźnego przewodu.
• Dwa 20-drogowe złącza HE10 (2xHE10): Zapewniają symetryczne i pewne połączenie po stronie sterownika oraz po stronie systemu Telefast ABE7 – każdy kanał ma dedykowany pin, co eliminuje ryzyko błędnego okablowania.
• Przekrój AWG 28 / 0,08 mm²: Odpowiedni dla sygnałów cyfrowych (24 V DC, niskoprądowych) – minimalizuje spadek napięcia na długości 1 m, gwarantując niezawodną transmisję stanów logicznych.
• Waga 0,08 kg: Lekka konstrukcja nie obciąża złączy i ułatwia manipulację podczas montażu.
• Kompatybilność z gamą Twido i Advantys Telefast ABE7: Gotowe rozwiązanie dla modułów TWDDDI16DK, TWDDDO16TK, TWDDDI32DK, TWDDDO32TK – gwarantuje pełną funkcjonalność bez potrzeby lutowania czy zaciskania.

Zgodność z Normami

Produkt jest zgodny z europejskimi standardami branżowymi i posiada oznakowanie CE. Przeznaczony do stosowania w układach automatyki przemysłowej zgodnie z wymaganiami producenta (Schneider Electric). Nie podano konkretnych numerów norm w danych katalogowych.

Zastosowanie

Kabel ABFT20E100 został zaprojektowany do szybkiego i niezawodnego podłączania sygnałów cyfrowych między sterownikami PLC a systemami okablowania Telefast. Sprawdza się w następujących scenariuszach:

• Podłączenie modułów wejść cyfrowych (DI) i wyjść cyfrowych (DO) sterownika Twido do systemu Telefast ABE7.
• Tworzenie zorganizowanych wiązek kablowych w szafach sterowniczych – eliminacja luźnych przewodów i redukcja czasu montażu.
• Modernizacja istniejących instalacji – łatwa wymiana uszkodzonych lub nieoryginalnych kabli przy zachowaniu pełnej kompatybilności.
• Stanowiska laboratoryjne i testowe – szybkie prototypowanie połączeń między PLC a urządzeniami peryferyjnymi.

Wskazówki Montażowe

Montaż i podłączanie kabla ABFT20E100 powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające sterownik i system Telefast. Złącza HE10 należy wciskać prostopadle do gniazda – nie wolno używać nadmiernej siły bocznej. Przewód prowadź tak, aby nie był narażony na ciągnięcie za same złącza. W przypadku prowadzenia w szynie kablowej zachowaj naturalne promienie gięcia (minimum 10-krotność średnicy kabla). Po podłączeniu sprawdź ciągłość wszystkich sygnałów zgodnie z dokumentacją techniczną modułów.

FAQ

• Czy kabel ABFT20E100 jest odpowiedni do sterowników serii Modicon Mxxx? Produkt został zaprojektowany dla gamy Twido (Modicon ABE7). Dla innych serii Modicon (np. M241, M251) należy sprawdzić typ złącza WE/WY – wymagane jest gniazdo HE20 styku. W przypadku wątpliwości skontaktuj się z producentem.
• Jaka jest długość kabla? Czy mogę zamówić dłuższy? Długość wynosi 1 metr. W danych katalogowych nie przewidziano wariantów o innej długości w ramach tego indeksu. Dla dłuższych dystansów należy zastosować przedłużacze lub system Telefast z własnym okablowaniem polowym.
• Czy kabel obsługuje sygnały analogowe? Złącze HE20 i przewód AWG28 są przeznaczone do sygnałów cyfrowych (binarnych). Do sygnałów analogowych (0–10 V, 4–20 mA) zaleca się stosowanie ekranowanych kabli dedykowanych do transmisji analogowej, aby uniknąć zakłóceń.
