Joystick 2-pozycyjny w poziomie, samopowrót, M22-WJ2H RMQ-Titan M22 | 289195 Eaton

Alternatywny kod produktu: M22-WJ2H

Opis i Kluczowe Cechy

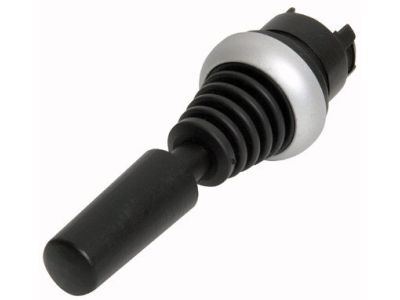

Joystick 2-pozycyjny w poziomie z samopowrotem M22-WJ2H (numer katalogowy 289195) z serii RMQ-Titan M22 to element sterowniczy przeznaczony do precyzyjnego zadawania impulsów w dwóch kierunkach. Mechanizm samopowrotu gwarantuje, że po zwolnieniu dźwigni wraca ona automatycznie do położenia neutralnego. Urządzenie wyróżnia się wysokim stopniem ochrony IP67 oraz IP69K, a także odpornością na udary, wibracje i ścieranie – co zapewnia długotrwałą, bezawaryjną pracę nawet w ekstremalnych warunkach przemysłowych.

• Stopień ochrony IP67 i IP69K: Pełna odporność na wnikanie pyłu i wody – urządzenie można stosować w miejscach narażonych na kontakt z cieczami oraz mycie strumieniem pod wysokim ciśnieniem, bez ryzyka uszkodzenia.
• Odporność na udary i wibracje: Konstrukcja wytrzymująca obciążenia dynamiczne – idealna do maszyn i urządzeń pracujących w ruchu, na przykład na wózkach widłowych czy suwnicach.
• Odporność na ścieranie: Trwała powierzchnia dźwigni i obudowy – zachowuje czytelność oznaczeń i funkcjonalność nawet przy intensywnej, codziennej eksploatacji.
• Zintegrowany układ połączeń ochronnych: Wbudowane zabezpieczenie podnosi poziom bezpieczeństwa eksploatacji i dostępności instalacji – redukuje ryzyko przypadkowego zwarcia lub uszkodzenia.
• Mechanizm samopowrotu: Dźwignia po zwolnieniu automatycznie wraca do pozycji neutralnej – zapobiega niekontrolowanemu pozostawaniu w stanie załączenia, co zwiększa bezpieczeństwo operatora.

Zgodność z Normami

Joystick M22-WJ2H z serii RMQ-Titan M22 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konstrukcja i materiały zapewniają zgodność z dyrektywami dotyczącymi bezpieczeństwa maszyn i kompatybilności elektromagnetycznej. Producent deklaruje zgodność z odpowiednimi standardami dla aparatury sterowniczo-sygnalizacyjnej.

Zastosowanie

Joystick 2-pozycyjny z samopowrotem znajduje zastosowanie w układach sterowania maszynami i urządzeniami przemysłowymi, gdzie wymagane jest wydawanie krótkotrwałych impulsów sterujących w dwóch kierunkach poziomych. Sprawdza się zarówno w aplikacjach lokalnych, jak i zdalnych panelach operatorskich.

• Sterowanie ruchami poziomymi suwnic, wózków jezdnych i transporterów – precyzyjne podawanie impulsów start/stop lub prawo/lewo.
• Impulsowanie do styczników, przekaźników lub sterowników PLC w celu wywołania sekwencji czasowych lub zmian kierunku obrotów silników.
• Zastosowanie w tablicach rozdzielczych i pulpitach operatorskich w przemyśle ciężkim, spożywczym, chemicznym – tam gdzie wymagana jest odporność na agresywne środowisko.
• Sygnalizacja pozycji w automatyce budynkowej, np. do sterowania bramami, żaluzjami lub przesłonami o ruchu poziomym.

Wskazówki Montażowe

Montaż i podłączenie joysticka może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w wycięciu panelu o średnicy 22 mm (zgodnie z normą M22). Moment dokręcania pierścienia mocującego oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią izolację i zabezpieczenie przewodów przed uszkodzeniem mechanicznym.

FAQ

• Jakie jest oznaczenie stopnia ochrony? Czy joystick można myć wodą? Posiada stopień ochrony IP67 (całkowita odporność na pył i krótkotrwałe zanurzenie) oraz IP69K (odporność na mycie strumieniem gorącej wody pod wysokim ciśnieniem). Może być stosowany w strefach wymagających częstego czyszczenia.
• Czy joystick po zwolnieniu wraca samoczynnie do pozycji neutralnej? Tak, jest to model z samopowrotem – po puszczeniu dźwigni sprężyna przywraca ją do pozycji środkowej, co jest typowe dla pracy impulsowej.
• Jaka jest szerokość montażowa i sposób mocowania? Joystick przeznaczony jest do montażu w otworze 22 mm (standard M22). Mocuje się go za pomocą nakrętki z tyłu panelu. Nie wymaga szyny DIN – montowany bezpośrednio w płycie czołowej szafy lub pulpitu.
