Jednostka sterująca zaawansowana LUCC klasa 10 8-32A 24VDC | LUCC32BL Schneider Electric

Opis i Kluczowe Cechy

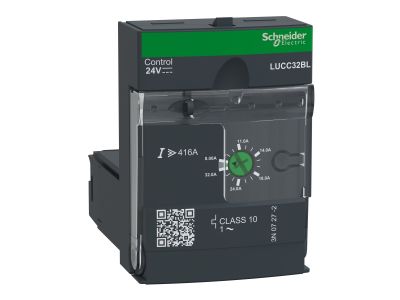

Jednostka sterująca zaawansowana LUCC32BL z rodziny TeSys U firmy Schneider Electricder Electric to moduł zabezpieczeniowo-sterujący o zakresie prądu 8–32 A i napięciu sterowania 24 V DC. Klasa wyzwalania 10 gwarantuje szybką reakcję na przeciążenia, chroniąc silniki i instalacje przed uszkodzeniem. Moduł wyposażono w zaawansowane funkcje komunikacyjne, co umożliwia integrację z systemami automatyki.

• Klasa wyzwalania 10: Zapewnia selektywne i szybkie odłączanie w przypadku przeciążenia – minimalizuje ryzyko przegrzania i uszkodzenia odbiorników.
• Zakres prądowy 8–32 A: Elastyczna regulacja pozwala dopasować moduł do różnych silników i obciążeń bez konieczności wymiany całego urządzenia.
• Napięcie sterowania 24 V DC: Niskonapięciowe zasilanie cewki ułatwia integrację z przemysłowymi sterownikami PLC oraz zapewnia bezpieczeństwo obsługi.
• Kategoria użytkowania AC-41 / AC-43 / AC-44: Przeznaczony do łączenia i rozłączania obwodów silnikowych o wysokich prądach rozruchowych, w tym pracy łączeniowej i odłączania przy zwarciu.
• Kompensacja temperaturowa -25…55°C: Utrzymuje stabilność parametrów wyzwalania w szerokim zakresie temperatur, gwarantując niezawodność w zmiennych warunkach otoczenia.

Zgodność z Normami

Jednostka sterująca LUCC32BL jest zgodna z normą IEC 60947-6-2 (klasa 10) oraz UL 508, co potwierdza jej przydatność w instalacjach przemysłowych zgodnych z międzynarodowymi standardami.

Zastosowanie

Moduł przeznaczony jest do zaawansowanego zabezpieczania i sterowania silnikami w układach automatyki przemysłowej i budynkowej. Sprawdza się zarówno w prostych, jak i rozproszonych systemach sterowania.

• Zabezpieczenie przeciążeniowe i zwarciowe silników trójfazowych w szafach sterowniczych.
• Sterowanie łącznikami stycznikowymi oraz przekazywanie sygnałów do sterowników PLC za pośrednictwem modułów komunikacyjnych (np. ASILUFC5, LUFDA10).
• Praca w układach kategorii AC-41, AC-43, AC-44 – m.in. rozłączanie obwodów silnikowych w transporcie, wentylacji i pompach.
• Integracja z modułami przyłączeniowymi i blokami pomocniczymi z rodziny TeSys U (LULC031, LULC07 itp.) w celu rozbudowy funkcji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35. Przed podłączeniem należy sprawdzić, czy przekrój przewodów dobrano zgodnie z prądem znamionowym i wymaganiami norm. Moment dokręcania śrub zacisków stosować według dokumentacji producenta. Zaleca się stosowanie odpowiednich modułów komunikacyjnych i pomocniczych zgodnie z listą zgodności produktu.

FAQ

• Czy jednostka posiada podświetlenie sygnalizacyjne? W podstawowej wersji LUCC32BL nie zawiera wbudowanego podświetlenia – sygnalizację stanu można uzyskać poprzez moduły pomocnicze (np. LULC08 z diodą LED).
• Jaki stopień ochrony zapewnia moduł? Producent nie podaje stopnia IP w danych technicznych. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się min. IP20, jednak konkretną wartość należy sprawdzić w pełnej dokumentacji technicznej.
• Czy moduł nadaje się do pracy ciągłej przy maksymalnym prądzie 32 A? Tak, przy zachowaniu warunków kompensacji temperaturowej (-25…55°C) i prawidłowym doborze przewodów. Klasa wyzwalania 10 gwarantuje wyłączenie w przypadku przeciążenia, nie zaś pracy ciągłej – dlatego należy uwzględnić współczynnik obciążenia w projekcie.
