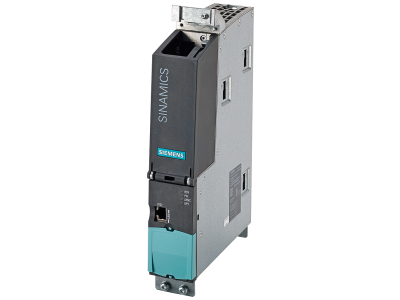

Jednostka sterująca CU320-2 PN, SINAMICS S12 | 6SL3040-1MA01-0AA0 Siemens

Opis i Kluczowe Cechy

Jednostka sterująca CU320-2 PN (indeks 6SL3040-1MA01-0AA0) to zaawansowany moduł sterujący dedykowany do napędów jednoosiowych z układów falowników serii SINAMICS S120. Wyposażona w interfejs PROFINET zapewnia szybką i niezawodną komunikację z systemami nadrzędnymi, natomiast gniazdo DRIVE CLiQ umożliwia podłączenie silników DRIVE CLiQ lub modułów czujników (SMC) – także w aplikacjach bez interfejsu DRIVE CLiQ. Umożliwia bezpośrednie modyfikowanie parametrów za pomocą panelu operatorskiego Basic (BOP20) oraz diagnostykę w trakcie pracy.

• Interfejs PROFINET: Zapewnia wysoką szybkość transmisji danych i integrację z systemami automatyki przemysłowej.
• Gniazdo DRIVE CLiQ: Umożliwia podłączenie silników i modułów czujników, zwiększając elastyczność układu napędowego.
• Panel operatorski Basic (BOP20): Umożliwia lokalne parametryzowanie i diagnostykę bez konieczności stosowania dodatkowych narzędzi.
• Narzędzie STARTER: Służy do uruchamiania, konfiguracji i diagnostyki zespołu sterującego, co skraca czas instalacji i serwisu.
• Zaslepka ochronna DRIVE CLiQ: Chroni gniazdo przed zanieczyszczeniem podczas magazynowania i transportu.

Zgodność z Normami

Jednostka sterująca CU320-2 PN spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Projektowana zgodnie ze standardami przemysłowymi dla urządzeń automatyki i napędów elektrycznych.

Zastosowanie

Jednostka sterująca CU320-2 PN znajduje zastosowanie w zautomatyzowanych układach napędowych wymagających precyzyjnego sterowania i szybkiej wymiany danych.

• Napędy jednoosiowe w maszynach przemysłowych (obrabiarki, pakowarki, roboty przemysłowe).
• Systemy transportowe i przenośniki taśmowe.
• Zespoły napędowe w liniach produkcyjnych wymagające synchronizacji pracy silników.
• Układy sterowania zintegrowane z sieciami PROFINET w halach produkcyjnych.

Wskazówki Montażowe

Montaż jednostki sterującej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i schematem aplikacyjnym. Należy zapewnić odpowiednie chłodzenie, unikać miejsc narażonych na nadmierne wibracje oraz zachować odstępy montażowe zalecane przez producenta. Podłączenie zasilania i sygnałów należy wykonać przy wyłączonym napięciu. Po montażu przeprowadzić uruchomienie przy użyciu narzędzia STARTER, ustawić parametry aplikacyjne i przeprowadzić testy funkcjonalne.

FAQ

• Czy jednostka CU320-2 PN wymaga dodatkowej karty CompactFlash? W standardowym wyposażeniu nie ma karty CompactFlash. Jest ona dostępna jako opcjonalne wyposażenie w zależności od potrzeb aplikacyjnych.
• Jakie narzędzie służy do uruchomienia jednostki sterującej? Do uruchomienia i diagnostyki służy narzędzie STARTER, które umożliwia konfigurację parametrów i monitorowanie stanu układu.
• Czy jednostka CU320-2 PN może współpracować z silnikami bez interfejsu DRIVE CLiQ? Tak, poprzez podłączenie modułów czujników SMC (Sensor Modules Cabinet-Mounted) możliwe jest sterowanie silnikami nie posiadającymi interfejsu DRIVE CLiQ.
