Jednostka przydrzwiowa ze wskaźnikiem i przyciskiem wezwania, system przyzywowy Mosaic | 076606 Legrand

Opis i Kluczowe Cechy

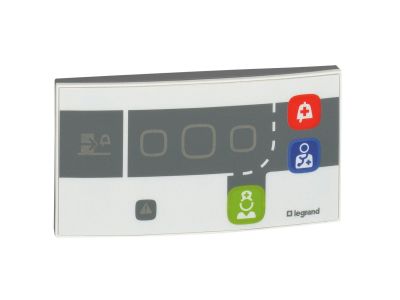

Jednostka przydrzwiowa systemu przyzywowego SCS z serii Mosaic (nr kat. 076606) łączy w sobie wskaźnik wezwania oraz przycisk umożliwiający przywołanie pielęgniarki lub potwierdzenie jej obecności. Urządzenie wyposażone jest w podświetlany wskaźnik wizualny i sygnalizację dźwiękową wezwań z innych pomieszczeń, co zapewnia skuteczną komunikację w placówkach medycznych i opiekuńczych. Mechanizm o szerokości 4 modułów umożliwia montaż podtynkowy z puszką Mosaic (głęb. 50 mm) lub natynkowy z uchwytem nr 0766 14.

• Podświetlany wskaźnik wezwania: wyraźna sygnalizacja wizualna przywołania, łatwa do zauważenia nawet z daleka – zwiększa bezpieczeństwo pacjenta poprzez szybką lokalizację zgłoszenia.
• Przycisk wezwania / potwierdzenia obecności: jeden przycisk umożliwia zarówno wezwanie pielęgniarki, jak i potwierdzenie jej przybycia (funkcja 1. i 2. pielęgniarki) – upraszcza obsługę i skraca czas reakcji.
• Sygnał dźwiękowy i wizualny wezwań z innych pomieszczeń: jednostka odbiera i wyświetla zgłoszenia pochodzące od innych urządzeń w systemie (np. z łazienek) – pozwala na bieżące monitorowanie sytuacji w sąsiednich pomieszczeniach.
• 4-modułowy mechanizm: kompaktowa obudowa pasuje do standardowych puszek podtynkowych Mosaic oraz uchwytu natynkowego – elastyczność montażu dostosowana do warunków instalacji.
• Wskaźnik błędu: dodatkowa dioda informująca o problemach w komunikacji z systemem – ułatwia diagnostykę i przyspiesza serwis.

Zgodność z Normami

Jednostka przydrzwiowa 076606 jest zgodna z normami VDE 0834-1 i VDE 0834-2, które określają wymagania dla systemów przyzywowych w placówkach medycznych i opiekuńczych. Produkt posiada oznaczenie CE, potwierdzające spełnienie odpowiednich dyrektyw unijnych.

Zastosowanie

Jednostka przydrzwiowa Mosaic dedykowana jest do systemów przyzywowych SCS z okablowaniem typu gwiazda. Znajduje zastosowanie przede wszystkim w obiektach, gdzie konieczna jest niezawodna sygnalizacja i centralizacja wezwań.

• Pokoje pacjentów w szpitalach i klinikach – przywołanie personelu medycznego oraz potwierdzenie jego obecności przy łóżku.
• Łazienki wspólne i pokoje z łazienkami w domach opieki – sygnalizacja wezwania pomocy i komunikacja z korytarzowymi wyświetlaczami.
• Strefy pobytu dziennego w placówkach opiekuńczych – łatwe zgłaszanie potrzeby interwencji przez osoby niesamodzielne.
• Połączenie z jednostką sterującą pielęgniarki oraz pilotami osobistymi – pełna integracja systemu zapewniająca szybki przepływ informacji.

Wskazówki Montażowe

Montaż jednostki przydrzwiowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w obwodzie kabli SCS. Urządzenie podłącza się bezpośrednio do kabla SCS nr ref. 0492 32/33. Instalacja może być wykonana jako podtynkowa – z użyciem puszki podtynkowej Mosaic o głębokości 50 mm, lub natynkowa – z zastosowaniem uchwytu nr 0766 14. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wskaźnik wezwania jest podświetlany? Tak, jednostka wyposażona jest w wbudowany podświetlany wskaźnik, który aktywuje się przy każdym wezwaniu, zapewniając wyraźną sygnalizację wizualną.
• Czy urządzenie nadaje się do montażu w łazience? Tak, produkt jest przystosowany do stosowania we wspólnych łazienkach (zgodnie z przeznaczeniem systemu przyzywowego w placówkach opiekuńczych). Należy jednak pamiętać o zachowaniu odpowiednich stref ochronnych i przestrzeganiu lokalnych przepisów instalacyjnych.
• Jakie normy spełnia jednostka przydrzwiowa 076606? Urządzenie spełnia wymagania norm VDE 0834-1 oraz VDE 0834-2, które są standardem dla systemów przyzywowych w Niemczech i wielu innych krajach europejskich.
