Jednostka przydrzwiowa z wyświetlaczem i przyciskiem wezwania, system przyzywowy Mosaic | 076607 Legrand

Opis i Kluczowe Cechy

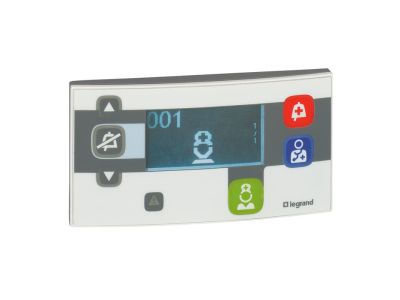

Jednostka przydrzwiowa z wyświetlaczem i przyciskiem wezwania (symbol 076607) to element systemu przyzywowego SCS Mosaic przeznaczony do montażu w pokojach pacjentów. Urządzenie umożliwia przywołanie pielęgniarki oraz potwierdzenie jej obecności, co wspiera bezpieczną i efektywną komunikację w placówkach medycznych. Dzięki 4-modułowemu mechanizmowi i zgodności ze standardami VDE 0834-1 oraz 0834-2 gwarantuje niezawodność i zgodność z wymogami branżowymi. Oferuje elastyczność instalacji – montaż podtynkowy z puszką Mosaic o głębokości 50 mm lub natynkowy z uchwytem nr ref. 0766 14.

• Zgodność ze standardami VDE 0834-1 i VDE 0834-2: gwarantuje bezpieczeństwo i niezawodność systemu przyzywowego w placówkach medycznych.
• Wyświetlacz numeryczny: umożliwia szybką identyfikację numeru pokoju oraz wizualizację wezwań.
• Przycisk wezwania i potwierdzenie obecności dla 1 i 2 pielęgniarki: zapewnia elastyczną komunikację i potwierdzenie reakcji personelu.
• Komunikacja przez protokół SCS: zapewnia przekazywanie sygnałów do wszystkich odbiorników w systemie, w tym wyświetlaczy korytarzowych i pilotów.
• Montaż podtynkowy lub natynkowy: umożliwia dopasowanie do istniejącej infrastruktury i rodzaju ścian.

Zgodność z Normami

Jednostka przydrzwiowa spełnia wymagania norm VDE 0834-1 oraz VDE 0834-2, które określają standardy dla systemów przyzywowych w placówkach medycznych. Posiada certyfikację CE oraz jest zgodna z dyrektywami Unii Europejskiej.

Zastosowanie

Urządzenie zostało zaprojektowane do stosowania w systemach przyzywowych opartych na protokole SCS, szczególnie w placówkach opieki zdrowotnej. Dzięki możliwości montażu przy drzwiach pokoju pacjenta zapewnia łatwy dostęp do przycisku wezwania oraz czytelny wyświetlacz.

• Pokój pacjenta w szpitalu lub klinice – przywołanie pielęgniarki i potwierdzenie obecności.
• Dom opieki lub placówka długoterminowa – komunikacja między pokojami a stanowiskiem pielęgniarki.
• Systemy przyzywowe wymagające wizualizacji numeru pokoju i szybkiej identyfikacji wezwania.
• Integracja z jednostką kontrolną nr ref. 0766 09 w celu obsługi wielu pokoi oraz połączenia z pokojem pielęgniarek.

Wskazówki Montażowe

Montaż jednostki przydrzwiowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu podtynkowego w puszce Mosaic o głębokości 50 mm lub natynkowego z użyciem uchwytu nr ref. 0766 14. Przewody należy podłączać zgodnie ze schematem producenta, a przekrój przewodów dobrać do obciążenia systemu. Nie dotyczy typowego montażu na szynie TH35 – produkt jest częścią systemu Mosaic.

FAQ

• Czy jednostka posiada podświetlenie przycisku lub wyświetlacza? Dokumentacja produktu nie zawiera informacji o podświetleniu. Wyświetlacz numeryczny służy do prezentacji numerów, a działanie przy cisku opiera się na nacisku mechanicznym.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podaje stopnia ochrony IP w danych produktu. Ze względu na przeznaczenie do montażu w suchych pomieszczeniach wewnętrznych zaleca się standardowe warunki pracy dla aparatury w pomieszczeniach.
• Czy jednostka może pracować bez jednostki kontrolnej? Jednostka przydrzwiowa wymaga współpracy z jednostką kontrolną nr ref. 0766 09, która umożliwia obsługę połączeń między pokojami oraz komunikację z pokojem pielęgniarek.
