Jednostka magnetyczna, sterująca 3-2A 24V DC | LUCL12BL Schneider Electric

Opis i Kluczowe Cechy

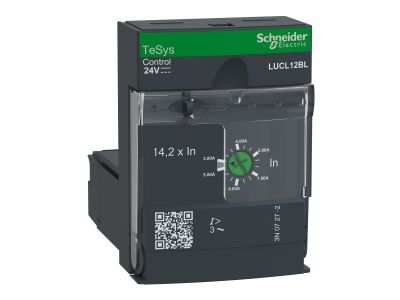

Jednostka magnetyczna sterująca TeSys LUCL12BL (symbol LUCL12BL) to moduł sterowania przeznaczony do układów zabezpieczenia napędów o zmiennej prędkości oraz urządzeń do zatrzymania po łagodnym rozruchu. Działa przy napięciu sterowania 24 V DC i oferuje nastawialny zakres prądowy 3–12 A. Zapewnia precyzyjną kontrolę w aplikacjach wymagających kategorii użytkowania AC-41, AC-43 lub AC-44, gwarantując odpowiednią wytrzymałość łączeniową.

• Napięcie sterowania 24 V DC: Niskonapięciowe zasilanie cewki zwiększa bezpieczeństwo obsługi i umożliwia łatwą integrację z układami sterowania PLC lub przekaźnikami.
• Zakres nastawczy prądu 3–12 A: Elastyczna regulacja zabezpieczenia pozwala dopasować jednostkę do konkretnych wymagań silnika i obciążenia, minimalizując ryzyko nieprawidłowego zadziałania.
• Moc silnika do 9 kW (przy 690 V AC): Wysoka wydajność w zastosowaniach przemysłowych – obsługa silników o znacznej mocy bez konieczności stosowania dodatkowych wzmacniaczy.
• Kategoria użytkowania AC-41, AC-43, AC-44: Przeznaczona do pracy w obwodach silników indukcyjnych, rezystancyjnych i mieszanych, co potwierdza odporność na prądy rozruchowe i przejściowe.
• Kompatybilność z modułami TeSys U: Współpraca z szeroką gamą modułów (ASILUFC5, ASILUFC51, LUFC00, LUFN.., LULC031, LULC033, LULC07, LULC08, LULC09, LULC15) ułatwia rozbudowę i modernizację istniejących rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Jednostka magnetyczna LUCL12BL znajduje zastosowanie w układach sterowania i zabezpieczania silników elektrycznych, szczególnie w instalacjach wymagających precyzyjnej kontroli prądu i napięcia sterowania. Sprawdza się w aplikacjach przemysłowych i komercyjnych.

• Zabezpieczenie napędów o zmiennej prędkości (falowniki, softstarty) przed przeciążeniami i zwarciami.
• Sterowanie impulsami do styczników, przekaźników lub modułów PLC w szafach sterowniczych.
• Ochrona urządzeń do zatrzymania po łagodnym rozruchu – idealne do pomp, wentylatorów i przenośników.
• Automatyka budynkowa – zabezpieczenie silników w systemach HVAC, windach i bramach przemysłowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Jednostkę należy instalować na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej wentylacji. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Moment dokręcania zacisków oraz szczegółowe dane połączeniowe znajdują się w dokumentacji producenta.

FAQ

• Jakie jest napięcie sterowania jednostki LUCL12BL? Napięcie sterowania wynosi 24 V DC – jest to typowe napięcie bezpieczne, powszechnie stosowane w układach automatyki.
• Z jakimi modułami TeSys U jest kompatybilna? Jednostka współpracuje z modułami: ASILUFC5, ASILUFC51, LUFC00, LUFN.., LULC031, LULC033, LULC07, LULC08, LULC09 oraz LULC15. Dokładną konfigurację należy sprawdzić w katalogu producenta.
• Czy jednostka nadaje się do zastosowań z łagodnym rozruchem? Tak – zgodnie z przeznaczeniem produkt jest dedykowany do zabezpieczenia napędów o zmiennej prędkości oraz urządzeń do zatrzymania po łagodnym rozruchu.
