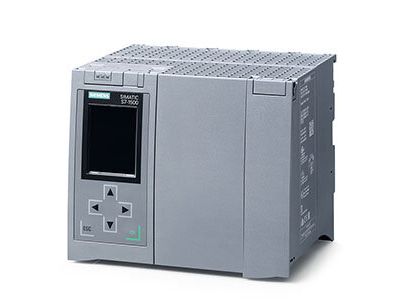

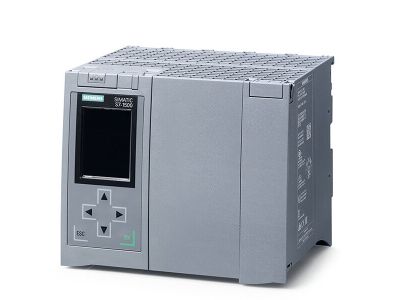

Jednostka centralna FAIL-SAFE CPU 1517F-3 PN/DP SIMATIC S7-1500 | 6ES7517-3FP00-0AB0 Siemens

Alternatywny kod produktu: 6ES75173FP000AB0

Opis i Kluczowe Cechy

Jednostka centralna SIMATIC S7-1500 CPU 1517F-3 PN/DP (symbol 6ES7517-3FP00-0AB0) to zaawansowany sterownik fail-safe przeznaczony do wymagających aplikacji automatyki przemysłowej. Wyposażony w pamięć programu 3 MB i pamięć danych 8 MB, zapewnia dużą wydajność obliczeniową (czas wykonania instrukcji bitowej 2 ns) oraz elastyczność komunikacji dzięki trzem interfejsom: PROFINET IRT z wbudowanym switchem 2‑portowym, PROFINET RT oraz PROFIBUS. Moduł montowany jest na szynie DIN TH35, a do jego pracy wymagana jest karta SIMATIC Memory Card. Sterownik zaprojektowano do płynnej integracji z TIA Portal, co usprawnia konfigurację i programowanie.

• Pamięć programu 3 MB / danych 8 MB: Umożliwia realizację złożonych programów sterujących i obsługę dużych zbiorów danych bez potrzeby rozbudowy sprzętu.
• Wydajność 2 ns na instrukcję bitową: Gwarantuje szybkie przetwarzanie logicznych operacji sterowania, co przekłada się na krótki czas reakcji układu.
• Potrójny interfejs komunikacyjny (PROFINET IRT z 2‑portowym switchem, PROFINET RT, PROFIBUS): Zapewnia wszechstronne możliwości łączenia z urządzeniami peryferyjnymi, napędami i systemami nadrzędnymi, w tym komunikację w czasie rzeczywistym.
• Funkcja fail-safe (bezpieczna): Pozwala na wykonywanie programów standardowych i bezpiecznych na jednym kontrolerze, co upraszcza architekturę systemu i zmniejsza koszty.
• Wymagana karta SIMATIC Memory Card: Zapewnia bezpieczne przechowywanie oprogramowania użytkownika oraz danych i umożliwia szybką wymianę modułu.

Zgodność z Normami

Jednostka centralna CPU 1517F-3 PN/DP jest zgodna z obowiązującymi normami europejskimi dla sterowników PLC oraz posiada certyfikat CE. Produkt spełnia wymagania w zakresie bezpieczeństwa funkcjonalnego i kompatybilności elektromagnetycznej, co potwierdza jego przydatność w aplikacjach przemysłowych.

Zastosowanie

Dzięki dużej mocy obliczeniowej, pamięci i funkcji fail-safe, CPU 1517F-3 PN/DP znajduje zastosowanie w krytycznych procesach produkcyjnych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo.

• Sterowanie maszynami i liniami produkcyjnymi w przemyśle motoryzacyjnym, spożywczym czy chemicznym.
• Realizacja bezpiecznych funkcji zatrzymania awaryjnego, monitorowania osłon i blokad w aplikacjach z wymogiem SIL.
• Komunikacja z rozproszonymi urządzeniami peryferyjnymi (np. ET 200) przez PROFINET lub PROFIBUS.
• Zastosowania wymagające szybkiej wymiany danych w czasie rzeczywistym, np. sterowanie napędami z interfejsem PROFINET IRT.

Wskazówki Montażowe

Montaż i podłączenie jednostki centralnej CPU 1517F-3 PN/DP może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia. Urządzenie montuje się na szynie nośnej TH35 (DIN) w szafie sterowniczej. Należy stosować kabel zgodny z wymaganiami PROFINET/PROFIBUS oraz zapewnić odpowiednie uziemienie. Przed uruchomieniem włożyć kartę SIMATIC Memory Card do gniazda modułu. Wszelkie prace instalacyjne wykonywać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy do pracy CPU 1517F-3 wymagana jest karta SIMATIC Memory Card? Tak, zgodnie z danymi producenta, karta SIMATIC Memory Card jest wymagana do przechowywania programu i danych. Bez niej moduł nie uruchomi się.
• Jakie interfejsy komunikacyjne posiada ten sterownik? CPU wyposażono w trzy interfejsy: pierwszy – PROFINET IRT z 2‑portowym switchem, drugi – PROFINET RT, trzeci – PROFIBUS. Umożliwia to elastyczne łączenie z różnymi sieciami przemysłowymi.
• Jaka jest różnica między CPU 1517F-3 a standardowym CPU 1517-3? Wersja F (fail-safe) umożliwia wykonywanie programów bezpiecznych (Safety) na tym samym kontrolerze, co programy standardowe, bez potrzeby stosowania oddzielnego modułu bezpieczeństwa.
