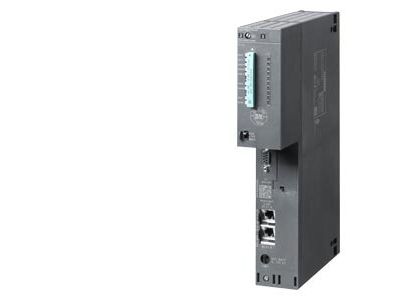

Jednostka centralna CPU416F-3 PN/DP, 16MB, interfesy MPI/DP 12-Mbit/s, Ethernet/Profinet, IF 964-DP | 6ES7416-3FS07-0AB0 Siemens

Alternatywny kod produktu: 6ES74163FS070AB0

Opis i Kluczowe Cechy

Jednostka centralna Siemens CPU416F-3 PN/DP (symbol 6ES7416-3FS07-0AB0) to zaawansowany sterownik z serii S7-400, zaprojektowany do wymagających aplikacji przemysłowych. Wyposażona w 16 MB pamięci oraz zintegrowane interfejsy MPI/DP o szybkości 12 Mbit/s, Ethernet/Profinet i IF 964-DP, zapewnia elastyczną komunikację i wysoką wydajność obliczeniową. Dzięki oznaczeniu „F” przeznaczona jest do systemów wymagających podwyższonego poziomu bezpieczeństwa.

• 16 MB pamięci: Umożliwia przechowywanie rozbudowanych programów sterujących oraz danych procesowych, co przekłada się na możliwość realizacji złożonych algoritmów bez konieczności rozbudowy modułów pamięci.
• Interfejs MPI/DP 12 Mbit/s: Zapewnia szybką komunikację z innymi sterownikami, panelami operatorskimi oraz rozproszonymi modułami I/O, minimalizując opóźnienia w wymianie danych.
• Interfejs Ethernet/Profinet: Umożliwia integrację z sieciami przemysłowymi Profinet, łatwą konfigurację oraz zdalny monitoring i diagnostykę przez przeglądarkę lub narzędzia inżynierskie.
• Interfejs IF 964-DP: Dodatkowe złącze rozszerza możliwości podłączenia do sieci PROFIBUS DP, co ułatwia modernizację istniejących instalacji i zapewnia kompatybilność z modułami starszych generacji.
• Wersja Safety (F): Dedykowana do aplikacji wymagających funkcjonalności bezpieczeństwa, takich jak systemy zatrzymania awaryjnego czy monitoring parametrów krytycznych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zgodność z europejskimi normami dotyczącymi sterowników programowalnych oraz standardami DIN zapewnia bezpieczną i niezawodną pracę w instalacjach przemysłowych.

Zastosowanie

Jednostka centralna CPU416F-3 PN/DP znajduje zastosowanie w zaawansowanych systemach automatyki przemysłowej, gdzie wymagana jest wysoka wydajność, elastyczność komunikacji oraz funkcje bezpieczeństwa.

• Sterowanie procesami ciągłymi i dyskretnymi w przemyśle chemicznym, petrochemicznym oraz energetycznym.
• Integracja w rozproszonych systemach sterowania (DCS) z wykorzystaniem sieci Profinet i PROFIBUS DP.
• Realizacja zadań związanych z bezpieczeństwem maszyn i instalacji (Safety Integrity Level) w połączeniu z modułami F.
• Centralne sterowanie liniami produkcyjnymi, magazynami wysokiego składowania oraz systemami transportu.

Wskazówki Montażowe

Montaż i podłączenie jednostki centralnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu w szafie sterowniczej na szynie DIN (TH35) lub na płycie montażowej zgodnie z dokumentacją producenta. Momenty dokręcania śrub oraz przekroje przewodów muszą być dobrane zgodnie z instrukcją serwisową. Należy zapewnić odpowiednią wentylację i nie przekraczać dopuszczalnych temperatur otoczenia podanych w karcie katalogowej.

FAQ

• Czy CPU416F-3 PN/DP obsługuje protokół Profinet? Tak, jednostka centralna posiada zintegrowany interfejs Ethernet/Profinet umożliwiający pracę w sieci Profinet jako kontroler lub urządzenie.
• Jaka jest pojemność pamięci programu i danych? Sterownik wyposażony jest w 16 MB pamięci (z podziałem na program, dane i system), co wystarcza do obsługi złożonych aplikacji sterujących.
• Czy można stosować ten CPU w systemach bezpieczeństwa? Tak, wersja oznaczona literą „F” (Safety) jest przeznaczona do realizacji funkcji bezpieczeństwa zgodnych z normami SIL, pod warunkiem zastosowania odpowiednich modułów peryferyjnych F.
