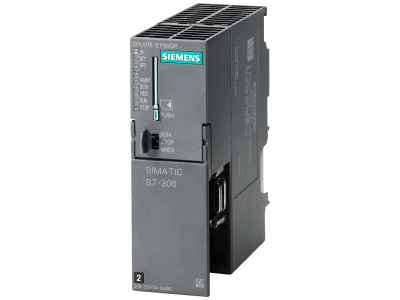

Jednostka centralna CPU 315-2 PN/DP, interfejsy: MPI/DP i Ethernet/PROFINET, SIMATIC S7-300 | 6ES7315-2EH14-0AB0 Siemens

Alternatywny kod produktu: 6ES73152EH140AB0

Opis i Kluczowe Cechy

SIMATIC S7-300 CPU 315-2 PN/DP (6ES7315-2EH14-0AB0) to sterownik PLC przeznaczony do automatyzacji maszyn, linii produkcyjnych i obiektów technologicznych. Wyposażony w 384 kB pamięci work oraz interfejsy MPI/DP i Ethernet/PROFINET z wbudowanym switchem 2xRJ45, umożliwia budowę zarówno autonomicznych, jak i rozproszonych układów sterowania. Praca wymaga karty MMC.

• 384 kB pamięci work: wystarczająca pojemność do przechowywania programów sterujących średniej wielkości – bez ryzyka braku miejsca na złożoną logikę.
• Interfejs MPI/DP: umożliwia komunikację z innymi sterownikami, panelami operatorskimi i systemami nadrzędnymi w sieci PROFIBUS/MPI.
• Interfejs Ethernet/PROFINET z wbudowanym switchem 2xRJ45: upraszcza tworzenie topologii liniowej – nie wymaga zewnętrznego switcza, skraca czas instalacji i obniża koszty.
• Wymagana karta MMC: zapewnia bezpieczne przechowywanie programu i danych – łatwa wymiana przy serwisie lub modernizacji.
• Przeznaczenie dla maszyn i linii produkcyjnych: optymalizacja procesów, szybkie reagowanie na sygnały wejściowe, wysoka niezawodność w warunkach przemysłowych.

Zgodność z Normami

Sterownik CPU 315-2 PN/DP jest zgodny z obowiązującymi normami europejskimi dla urządzeń automatyki przemysłowej oraz posiada certyfikat CE. Zastosowane rozwiązania komunikacyjne spełniają standardy PROFIBUS i PROFINET.

Zastosowanie

SIMATIC S7-300 CPU 315-2 PN/DP znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, elastyczne sterowanie procesami produkcyjnymi.

• Automatyzacja maszyn i urządzeń – np. pras, obrabiarek, pakowarek.
• Sterowanie liniami montażowymi i transportowymi – synchronizacja sekwencji roboczych.
• Zintegrowane układy rozproszone – łączenie wielu sterowników za pomocą PROFIBUS lub PROFINET w jeden system.
• Monitorowanie i zarządzanie obiektami technologicznymi – współpraca z systemami SCADA i MES.

Wskazówki Montażowe

Montaż sterownika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (DIN) w szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z zaleceniami w instrukcji. Włożyć kartę MMC przed pierwszym uruchomieniem.

FAQ

• Czy karta MMC jest wymagana do pracy CPU 315-2 PN/DP? Tak, sterownik wymaga karty MMC (Micro Memory Card) do przechowywania programu i danych. Bez karty nie uruchomi się.
• Jaka jest pojemność pamięci work w tym modelu? Pamięć work wynosi 384 kB, co pozwala na realizację programów sterujących o średniej złożoności.
• Jakie interfejsy komunikacyjne posiada CPU 315-2 PN/DP? Posiada interfejs MPI/DP (złącze SUB-D) oraz interfejs Ethernet/PROFINET z wbudowanym switchem 2xRJ45, co umożliwia podłączenie do sieci PROFIBUS, MPI oraz PROFINET.
